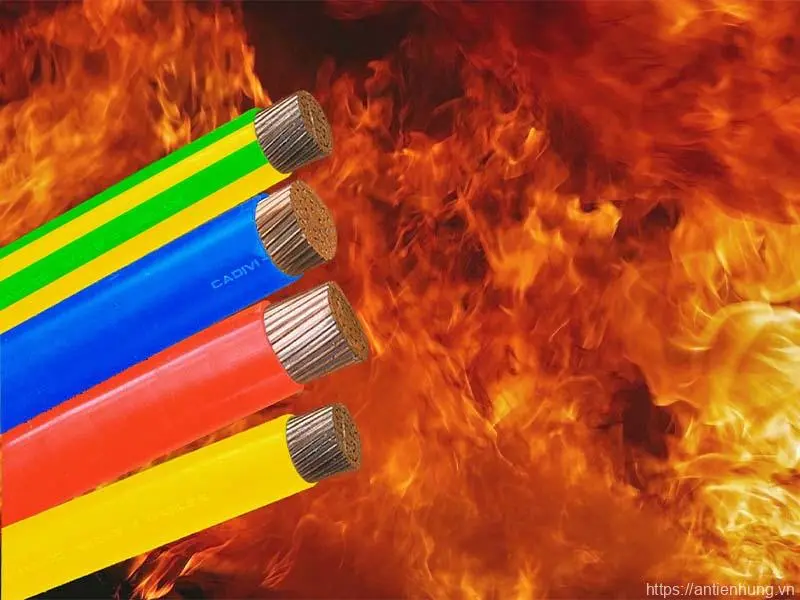

CADIVI CVV/DATA/FRT – 0,6/1kV & CVV/DSTA/FRT – 0,6/1kV

Liên hệ

Cấp điện áp U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút) .
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.

Thương hiệu	CADIVI

SKU: CD-74790 Danh mục: Dây cáp điện Thẻ: Cáp Điện Lực Chậm Cháy Hạ Thế Thương hiệu: CADIVI

CVV/DATA/FRT – 0,6/1kV & CVV/DSTA/FRT – 0,6/1kV | CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN PVC GIÁP BĂNG KIM LOẠI, VỎ FR-PVC

TỔNG QUAN

Cáp chậm cháy CVV/DATA (DSTA)/FRT dùng cho hệ thống phân phối điện được thiết kế để hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các loại công trình… cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1 / IEC 60502-1
TCVN 6612 / IEC 60228
IEC 60332-1,3
BS 4066-1,3

NHẬN BIẾT LÕI

Bằng màu cách điện hoặc vạch màu:
+ Cáp 1 lõi: Màu đen.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen.
•Hoặc theo yêu cầu khách hàng.

CẤU TRÚC

CADIVI CVV/DATA/FRT – 0,6/1kV & CVV/DSTA/FRT – 0,6/1kV

ĐẶC TÍNH KỸ THUẬT

Cáp chịu cháy ở 950⁰C trong 3 giờ.
Cáp đáp ứng tiêu chuẩn BS 6387 Cat. CWZ.
Cáp chống cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.
Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:

140^OC, với tiết diện lớn hơn 300mm².
160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².

5.1 – CÁP CVV/DATA/FRT – 1 LÕI.

Ruột dẫn – Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày băng nhôm danh nghĩa Nominal thickness of aluminum tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Đường kính ruột dẫn *gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Chiều dày vỏ danh nghĩa Nominal thickness of sheath	*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	kg/km
2,5	7/0,67	2,01	7,41	0,8	0,5	1,4	9,9	153
4	7/0,85	2,55	4,61	1,0	0,5	1,4	10,9	190
6	7/1,04	3,12	3,08	1,0	0,5	1,4	11,4	221
10	CC	3,75	1,83	1,0	0,5	1,4	12,1	270
16	CC	4,65	1,15	1,0	0,5	1,4	13,0	339
25	CC	5,80	0,727	1,2	0,5	1,4	14,5	459
35	CC	6,85	0,524	1,2	0,5	1,4	15,6	566
50	CC	8,00	0,387	1,4	0,5	1,5	17,3	726
70	CC	9,70	0,268	1,4	0,5	1,5	19,0	961
95	CC	11,30	0,193	1,6	0,5	1,6	21,2	1246
120	CC	12,70	0,153	1,6	0,5	1,6	22,6	1498
150	CC	14,13	0,124	1,8	0,5	1,7	24,6	1816
185	CC	15,70	0,0991	2,0	0,5	1,8	26,7	2204
240	CC	18,03	0,0754	2,2	0,5	1,9	29,7	2819
300	CC	20,40	0,0601	2,4	0,5	1,9	32,4	3508
400	CC	23,20	0,0470	2,6	0,5	2,1	36,4	4481
500	CC	26,20	0,0366	2,8	0,5	2,2	40,0	5594
630	CC	30,20	0,0283	2,8	0,5	2,3	44,1	7207

– CC : Ruột dẫn tròn xoắn ép chặt

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

5.2 – CÁP CVV/DSTA/FRT – 2 ĐẾN 4 LÕI.

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày băng thép danh nghĩa Nominal thickness of steel tape			Chiều dày vỏ danh nghĩa Nominal thickness of sheath			Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter			Khối lượng cáp *gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km
1,5	7/0,52	1,56	12,10	0,8	0,2	0,2	0,2	1,8	1,8	1,8	13,4	13,9	14,7	306	335	378
2,5	7/0,67	2,01	7,41	0,8	0,2	0,2	0,2	1,8	1,8	1,8	14,3	14,8	15,8	357	396	454
4	7/0,85	2,55	4,61	1,0	0,2	0,2	0,2	1,8	1,8	1,8	16,1	16,9	18,1	462	521	605
6	7/1,04	3,12	3,08	1,0	0,2	0,2	0,2	1,8	1,8	1,8	17,3	18,1	19,4	546	625	752
10	CC	3,75	1,83	0,8	0,2	0,2	0,2	1,8	1,8	1,8	17,7	18,7	20,2	554	680	827
16	CC	4,65	1,15	1,0	0,2	0,2	0,2	1,8	1,8	1,8	19,5	20,6	22,3	706	886	1092
25	CC	5,80	0,727	1,2	0,2	0,2	0,2	1,8	1,8	1,8	22,6	24,0	26,1	975	1250	1561
35	CC	6,85	0,524	1,2	0,2	0,2	0,2	1,8	1,8	1,8	24,7	26,2	28,6	1209	1572	1979
50	CC	8,00	0,387	1,4	0,2	0,2	0,2	1,8	1,9	2,0	27,8	29,7	33,1	1549	2051	2644
70	CC	9,70	0,268	1,4	0,2	0,2	0,5	1,9	2,0	2,1	31,4	34,0	38,6	2073	2815	4066
95	CC	11,30	0,193	1,6	0,2	0,5	0,5	2,1	2,2	2,3	36,2	39,9	43,8	2747	4178	5278
120	CC	12,70	0,153	1,6	0,5	0,5	0,5	2,2	2,3	2,4	40,4	43,1	47,8	3800	5013	6411
150	CC	14,13	0,124	1,8	0,5	0,5	0,5	2,3	2,4	2,6	44,2	47,6	53,0	4548	6088	7786
185	CC	15,70	0,0991	2,0	0,5	0,5	0,5	2,4	2,6	2,7	48,7	52,6	58,3	5505	7383	9475
240	CC	18,03	0,0754	2,2	0,5	0,5	0,5	2,6	2,8	3,0	54,9	59,3	65,5	6972	9447	12111
300	CC	20,40	0,0601	2,4	0,5	0,5	0,5	2,8	2,9	3,2	61,2	65,5	72,9	8679	11708	15117
400	CC	23,20	0,0470	2,6	0,5	0,5	0,5	3,1	3,2	3,5	68,2	73,3	81,6	10856	14757	19147

– CC : Ruột dẫn tròn xoắn ép chặt

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

5.3 – CÁP CVV/DSTA/FRT – 3 PHA + 1 TRUNG TÍNH

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày băng thép danh nghĩa Nominal thickness of steel tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng gần đúng *⁽⁾** Approx. overall diameter	Khối lượng cáp gần đúng *⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		Chiều dày vỏ danh nghĩa Nominal thickness of sheath		Khối lượng cáp gần đúng *⁽⁾** Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	mm	kg/km
3×4 + 1×2,5	4	7/0,85	2,55	1,0	4,61	2,5	7/0,67	2,01	0,8	7,41	0,2	1,8	17,5	566
3×6 + 1×4	6	7/1,04	3,12	1,0	3,08	4	7/0,85	2,55	1,0	4,61	0,2	1,8	19,1	700
3×10 + 1×6	10	CC	3,75	1,0	1,83	6	7/1,04	3,12	1,0	3,08	0,2	1,8	20,6	881
3×16 + 1×10	16	CC	4,65	1,0	1,15–	10	CC	3,75	1,0	1,83	0,2	1,8	21,8	1025
3×25 + 1×16	25	CC	5,80	1,2	0,727	16	CC	4,65	1,0	1,15	0,2	1,8	25,1	1443
3×35 + 1×16	35	CC	6,85	1,2	0,524	16	CC	4,65	1,0	1,15	0,2	1,8	27,1	1754
3×35 + 1×25	35	CC	6,85	1,2	0,524	25	CC	5,80	1,2	0,727	0,2	1,8	28,0	1874
3×50 + 1×25	50	CC	8,00	1,4	0,387	25	CC	5,80	1,2	0,727	0,2	1,9	31,0	2338
3×50 + 1×35	50	CC	8,00	1,4	0,387	35	CC	6,85	1,2	0,524	0,2	1,9	32,0	2476
3×70 + 1×35	70	CC	9,70	1,4	0,268	35	CC	6,85	1,2	0,524	0,2	2,0	35,3	3191
3×70 + 1×50	70	CC	9,70	1,4	0,268	50	CC	8,00	1,4	0,387	0,2	2,1	36,4	3363
3×95 + 1×50	95	CC	11,30	1,6	0,193	50	CC	8,00	1,4	0,387	0,5	2,2	41,4	4709
3×95 + 1×70	95	CC	11,30	1,6	0,193	70	CC	9,70	1,4	0,268	0,5	2,3	42,6	4981
3×120 + 1×70	120	CC	12,70	1,6	0,153	70	CC	9,70	1,4	0,268	0,5	2,3	45,6	5823
3×120 + 1×95	120	CC	12,70	1,6	0,153	95	CC	11,30	1,6	0,193	0,5	2,4	47,0	6143
3×150 + 1×70	150	CC	14,13	1,8	0,124	70	CC	9,70	1,4	0,268	0,5	2,5	49,2	6838
3×150 + 1×95	150	CC	14,13	1,8	0,124	95	CC	11,30	1,6	0,193	0,5	2,5	50,9	7163
3×185 + 1×95	185	CC	15,70	2,0	0,0991	95	CC	11,30	1,6	0,193	0,5	2,6	54,6	8380
3×185 + 1×120	185	CC	15,70	2,0	0,0991	120	CC	12,70	1,6	0,153	0,5	2,7	55,6	8676
3×240 + 1×120	240	CC	18,03	2,2	0,0754	120	CC	12,70	1,6	0,153	0,5	2,8	61,2	10664
3×240 + 1×150	240	CC	18,03	2,2	0,0754	150	CC	14,13	1,8	0,124	0,5	2,9	62,5	11029
3×240 + 1×185	240	CC	18,03	2,2	0,0754	185	CC	15,70	2,0	0,0991	0,5	2,9	63,6	11439
3×300 + 1×150	300	CC	20,40	2,4	0,0601	150	CC	14,13	1,8	0,124	0,5	3,0	67,7	13231
3×300 + 1×185	300	CC	20,40	2,4	0,0601	185	CC	15,70	2,0	0,0991	0,5	3,1	69,0	13675
3×400 + 1×185	400	CC	23,20	2,6	0,047	185	CC	15,70	2,0	0,0991	0,5	3,3	76,0	16701
3×400 + 1×240	400	CC	23,20	2,6	0,047	240	CC	18,03	2,2	0,0754	0,5	3,3	77,7	17363

CC : Ruột dẫn tròn xoắn ép chặt

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
