CADIVI CXV/DATA/FRT – 0,6/1kV & CXV/DSTA/FRT – 0,6/1kV

Liên hệ

Cấp điện áp U₀/U: 0,6/1kV.
Điện áp thử: 3,5kV (5 phút) .
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90⁰C.

Thương hiệu	CADIVI

SKU: CD-74781 Danh mục: Dây cáp điện Thẻ: Cáp Điện Lực Chậm Cháy Hạ Thế Thương hiệu: CADIVI

CXV/DATA/FRT – 0,6/1kV & CXV/DSTA/FRT – 0,6/1kV | CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE GIÁP BĂNG KIM LOẠI, VỎ FR-PVC

TỔNG QUAN

Cáp chậm cháy CXV/DATA (DSTA)/FRT dùng cho hệ thống phân phối điện được thiết kế để hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các loại công trình… cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1 / IEC 60502-1
TCVN 6612 / IEC 60228
IEC 60332-1,3
BS 4066-1,3

NHẬN BIẾT LÕI

Bằng băng màu:
+ Cáp 1 lõi: Màu tự nhiên, không băng màu.
+ Cáp nhiều lõi: Băng màu đỏ – vàng – xanh dương –
không băng màu.
• Hoặc theo yêu cầu khách hàng.

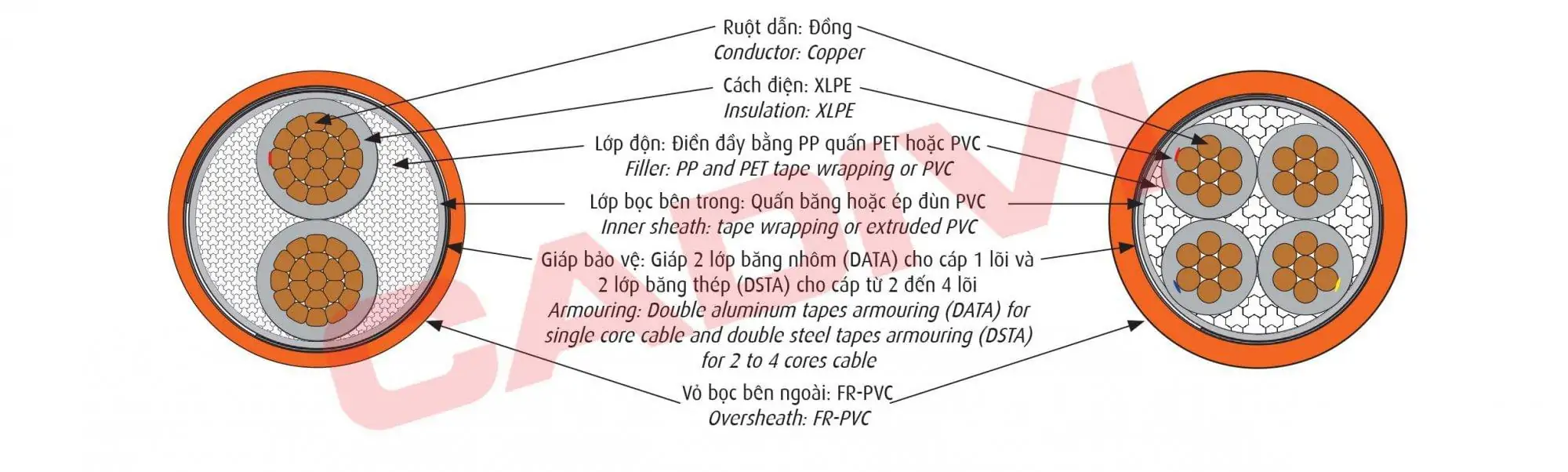

CẤU TRÚC

CADIVI CXV/DATA/FRT – 0,6/1kV & CXV/DSTA/FRT – 0,6/1kV

ĐẶC TÍNH KỸ THUẬT

Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250⁰C.
Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.
Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

5.1 – CÁP CXV/DATA/FRT – 1 LÕI.

Ruột dẫn – Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày băng nhôm danh nghĩa Nominal thickness of aluminum tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Đường kính ruột dẫn *gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Chiều dày vỏ danh nghĩa Nominal thickness of sheath	*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	kg/km
2,5	7/0,67	2,01	7,41	0,7	0,5	1,4	9,7	144
4	7/0,85	2,55	4,61	0,7	0,5	1,4	10,3	169
6	7/1,04	3,12	3,08	0,7	0,5	1,4	10,8	198
10	CC	3,75	1,83	0,7	0,5	1,4	11,5	246
16	CC	4,65	1,15	0,7	0,5	1,4	12,4	312
25	CC	5,80	0,727	0,9	0,5	1,4	13,9	427
35	CC	6,85	0,524	0,9	0,5	1,4	15,0	529
50	CC	8,00	0,387	1,0	0,5	1,4	16,3	668
70	CC	9,70	0,268	1,1	0,5	1,5	18,4	911
95	CC	11,30	0,193	1,1	0,5	1,6	20,2	1168
120	CC	12,70	0,153	1,2	0,5	1,6	21,8	1422
150	CC	14,13	0,124	1,4	0,5	1,7	23,8	1726
185	CC	15,70	0,0991	1,6	0,5	1,7	25,8	2088
240	CC	18,03	0,0754	1,7	0,5	1,8	28,5	2670
300	CC	20,40	0,0601	1,8	0,5	1,9	31,2	3337
400	CC	23,20	0,0470	2,0	0,5	2,0	35,0	4264
500	CC	26,20	0,0366	2,2	0,5	2,1	38,6	5340
630	CC	30,20	0,0283	2,4	0,5	2,3	43,3	6967

– CC : Ruột dẫn tròn xoắn ép chặt

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

5.2 – CÁP CXV/DSTA/FRT – 2 ĐẾN 4 LÕI.

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày băng thép danh nghĩa Nominal thickness of steel tape			Chiều dày vỏ danh nghĩa Nominal thickness of sheath			Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter			Khối lượng cáp *gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km
1,5	7/0,52	1,56	12,10	0,7	0,2	0,2	0,2	1,8	1,8	1,8	13,0	13,4	14,2	284	309	346
2,5	7/0,67	2,01	7,41	0,7	0,2	0,2	0,2	1,8	1,8	1,8	13,9	14,4	15,3	333	368	418
4	7/0,85	2,55	4,61	0,7	0,2	0,2	0,2	1,8	1,8	1,8	14,9	15,6	16,6	399	448	518
6	7/1,04	3,12	3,08	0,7	0,2	0,2	0,2	1,8	1,8	1,8	16,1	16,8	18,0	478	546	639
10	CC	3,75	1,83	0,7	0,2	0,2	0,2	1,8	1,8	1,8	16,5	17,4	18,7	497	609	739
16	CC	4,65	1,15	0,7	0,2	0,2	0,2	1,8	1,8	1,8	18,3	19,3	20,9	643	807	993
25	CC	5,80	0,727	0,9	0,2	0,2	0,2	1,8	1,8	1,8	21,4	22,7	24,6	898	1150	1435
35	CC	6,85	0,524	0,9	0,2	0,2	0,2	1,8	1,8	1,8	23,5	24,9	27,2	1124	1461	1838
50	CC	8,00	0,387	1,0	0,2	0,2	0,2	1,8	1,8	1,9	26,2	27,8	30,6	1430	1883	2398
70	CC	9,70	0,268	1,1	0,2	0,2	0,2	1,9	1,9	2,0	30,2	32,5	35,8	1957	2643	3381
95	CC	11,30	0,193	1,1	0,2	0,2	0,5	2,0	2,1	2,2	34,0	36,3	41,2	2546	3437	4913
120	CC	12,70	0,153	1,2	0,5	0,5	0,5	2,1	2,2	2,4	38,6	41,2	45,9	3583	4731	6072
150	CC	14,13	0,124	1,4	0,5	0,5	0,5	2,3	2,4	2,5	42,6	45,9	50,9	4318	5780	7368
185	CC	15,70	0,0991	1,6	0,5	0,5	0,5	2,4	2,5	2,7	47,1	50,7	56,0	5240	7006	8955
240	CC	18,03	0,0754	1,7	0,5	0,5	0,5	2,6	2,7	2,9	52,9	56,9	62,9	6625	8957	11484
300	CC	20,40	0,0601	1,8	0,5	0,5	0,5	2,7	2,9	3,1	58,7	62,9	69,5	8214	11122	14306
400	CC	23,20	0,0470	2,0	0,5	0,5	0,5	3,0	3,1	3,4	65,6	70,1	78,5	10319	14019	18225

– CC : Ruột dẫn tròn xoắn ép chặt

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

5.3 – CÁP CXV/DSTA/FRT – 3 PHA + 1 TRUNG TÍNH

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày băng thép danh nghĩa Nominal thickness of steel tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng gần đúng *⁽⁾** Approx. overall diameter	Khối lượng cáp gần đúng *⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		Chiều dày vỏ danh nghĩa Nominal thickness of sheath		Khối lượng cáp gần đúng *⁽⁾** Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	mm	kg/km
3×4 + 1×2,5	4	7/0,85	2,55	0,7	4,61	2,5	7/0,67	2,01	0,7	7,41	0,2	1,8	16,3	492
3×6 + 1×4	6	7/1,04	3,12	0,7	3,08	4	7/0,85	2,55	0,7	4,61	0,2	1,8	17,6	607
3×10 + 1×6	10	CC	3,75	0,7	1,83	6	7/1,04	3,12	0,7	3,08	0,2	1,8	19,1	784
3×16 + 1×10	16	CC	4,65	0,7	1,15	10	CC	3,75	0,7	1,83	0,2	1,8	20,3	929
3×25 + 1×16	25	CC	5,80	0,9	0,727	16	CC	4,65	0,7	1,15	0,2	1,8	23,7	1323
3×35 + 1×16	35	CC	6,85	0,9	0,524	16	CC	4,65	0,7	1,15	0,2	1,8	25,6	1624
3×35 + 1×25	35	CC	6,85	0,9	0,524	25	CC	5,80	0,9	0,727	0,2	1,8	26,5	1736
3×50 + 1×25	50	CC	8,00	1,0	0,387	25	CC	5,80	0,9	0,727	0,2	1,8	29,0	2145
3×50 + 1×35	50	CC	8,00	1,0	0,387	35	CC	6,85	0,9	0,524	0,2	1,9	29,8	2260
3×70 + 1×35	70	CC	9,70	1,1	0,268	35	CC	6,85	0,9	0,524	0,2	2,0	33,8	3003
3×70 + 1×50	70	CC	9,70	1,1	0,268	50	CC	8,00	1,0	0,387	0,2	2,0	34,6	3144
3×95 + 1×50	95	CC	11,30	1,1	0,193	50	CC	8,00	1,0	0,387	0,5	2,1	38,9	4376
3×95 + 1×70	95	CC	11,30	1,1	0,193	70	CC	9,70	1,1	0,268	0,5	2,2	40,3	4647
3×120 + 1×70	120	CC	12,70	1,2	0,153	70	CC	9,70	1,1	0,268	0,5	2,3	43,3	5466
3×120 + 1×95	120	CC	12,70	1,2	0,153	95	CC	11,30	1,1	0,193	0,5	2,3	44,3	5733
3×150 + 1×70	150	CC	14,13	1,4	0,124	70	CC	9,70	1,1	0,268	0,5	2,4	47,2	6466
3×150 + 1×95	150	CC	14,13	1,4	0,124	95	CC	11,30	1,1	0,193	0,5	2,4	48,2	6737
3×185 + 1×95	185	CC	15,70	1,6	0,0991	95	CC	11,30	1,1	0,193	0,5	2,6	52,6	7947
3×185 + 1×120	185	CC	15,70	1,6	0,0991	120	CC	12,70	1,2	0,153	0,5	2,6	53,5	8224
3×240 + 1×120	240	CC	18,03	1,7	0,0754	120	CC	12,70	1,2	0,153	0,5	2,8	58,9	10130
3×240 + 1×150	240	CC	18,03	1,7	0,0754	150	CC	14,13	1,4	0,124	0,5	2,8	60,0	10455
3×240 + 1×185	240	CC	18,03	1,7	0,0754	185	CC	15,70	1,6	0,0991	0,5	2,8	61,2	10848
3×300 + 1×150	300	CC	20,40	1,8	0,0601	150	CC	14,13	1,4	0,124	0,5	2,9	64,8	12540
3×300 + 1×185	300	CC	20,40	1,8	0,0601	185	CC	15,70	1,6	0,0991	0,5	3,0	66,2	12966
3×400 + 1×185	400	CC	23,20	2,0	0,047	185	CC	15,70	1,6	0,0991	0,5	3,2	72,8	15817
3×400 + 1×240	400	CC	23,20	2,0	0,047	240	CC	18,03	1,7	0,0754	0,5	3,2	74,7	16516

– CC : Ruột dẫn tròn xoắn ép chặt

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
