Cáp Chống Cháy Cadivi CXE/FR –LSHF – 0,6/1 kV
Liên hệ
- Cấp điện áp U0/U: 0,6/1 kV.
- Điện áp thử: 3,5 kV/5 phút.
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90 0C hay 110 0C.
| Thương hiệu | CADIVI |
|---|
CXE/FR –LSHF – 0,6/1 kV | CÁP CHỐNG CHÁY ÍT KHÓI KHÔNG HALOGEN, RUỘT ĐỒNG, BĂNG MICA, CÁCH ĐIỆN XLPE, VỎ LSHF
TỔNG QUAN
Cáp chồng cháy ít khói không halogen CXE/FR-LSHF được thiết kế để duy trì nguồn điện cho các thiết bị, hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn.
Cáp chống cháy sử dụng phù hợp trong các công trình công cộng, hệ thống điện dự phòng, hệ thống khẩn cấp, hệ thống báo cháy, hệ thống phun nước chữa cháy, hệ thống báo khói và hút khói, hệ thống đèn thoát hiểm… cấp điện áp 0,6/1 kV, lắp đặt cố định.
Ít khói: Cáp LSHF khi gặp lửa không sinh ra nhiều khói, giữ an toàn cho khu vực đông người để thoát hiểm.
Không sinh khí halogen: Cáp LSHF khi gặp lửa không sinh khí halogen, do đó không tạo ra axit làm hại cho người và thiết bị.
TIÊU CHUẨN ÁP DỤNG
- TCVN 5935-1 / IEC 60502-1.
- TCVN 6612 / IEC 60228.
- IEC 60331-21; IEC 60332-1,3.
- BS 6387; BS 4066-1,3.
- IEC 60754-1,2; IEC 61034-2.
- BS 6425-1,2; BS 7622-2.
- AS/NZS 3013.
NHẬN BIẾT LÕI
Bằng băng màu:
+ Cáp 1 lõi: Màu tự nhiên, không băng màu.
+ Cáp nhiều lõi: Băng màu đỏ – vàng – xanh dương –
không băng màu.
• Hoặc theo yêu cầu khách hàng.

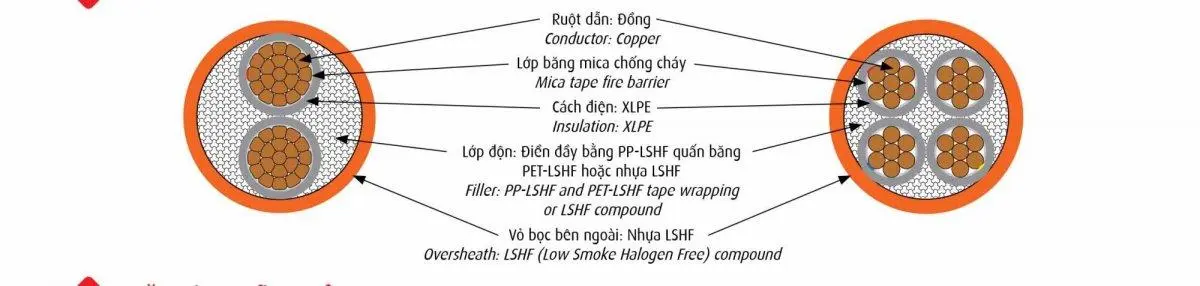

CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250 OC.
- Cáp chịu cháy ở 9500C trong 3 giờ; đáp ứng tiêu chuẩn BS 6387 Cat. C, W, Z.
- Cáp chịu cháy ở 1.0500C trong 2 giờ; đáp ứng tiêu chuẩn AS/NZS 3013 WS5xW.
- Cáp chống cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.
- Cáp sinh ít khói, không phát sinh khí độc trong quá trình cháy.
- Bó cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.
5.1 – CÁP CXE/FR-LSHF – 1 ĐẾN 4 LÕI.
| Ruột dẫn
Conductor |
Chiều dày
cách điện danh nghĩa Nominal thickness of insulation |
Chiều dày vỏ danh nghĩa
Nominal thickness of sheath |
Đường kính tổng gần đúng(*)
Approx. overall diameter |
Khối lượng cáp gần đúng(*)
Approx. mass |
||||||||||||
| Tiết diện
danh nghĩa Nominal area |
Số sợi/Đường kính sợi danh nghĩa
Number/Nominal Dia.of wire |
Đường kính ruột dẫn gần đúng(*)
Approx. conductor diameter |
Điện trở DC tối đa
ở 20 0C Max. DC resistance at 20 0C |
1
Lõi Core |
2
Lõi Core |
3
Lõi Core |
4
Lõi Core |
1
Lõi Core |
2
Lõi Core |
3
Lõi Core |
4
Lõi Core |
1
Lõi Core |
2
Lõi Core |
3
Lõi Core |
4
Lõi Core |
|
| mm2 | N0/mm | mm | Ω/km | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | kg/km | kg/km | kg/km |
| 1,5 | 7/0,52 | 1,56 | 12,10 | 0,7 | 1,4 | 1,8 | 1,8 | 1,8 | 6,4 | 12,4 | 13,1 | 14,1 | 48 | 170 | 192 | 227 |
| 2,5 | 7/0,67 | 2,01 | 7,41 | 0,7 | 1,4 | 1,8 | 1,8 | 1,8 | 6,9 | 13,3 | 14,0 | 15,2 | 61 | 207 | 238 | 286 |
| 4 | 7/0,85 | 2,55 | 4,61 | 0,7 | 1,4 | 1,8 | 1,8 | 1,8 | 7,4 | 14,4 | 15,2 | 16,5 | 79 | 258 | 303 | 369 |
| 6 | 7/1,04 | 3,12 | 3,08 | 0,7 | 1,4 | 1,8 | 1,8 | 1,8 | 8,0 | 15,5 | 16,4 | 17,9 | 101 | 320 | 383 | 471 |
| 10 | CC | 3,75 | 1,83 | 0,7 | 1,4 | 1,8 | 1,8 | 1,8 | 8,6 | 16,0 | 17,0 | 18,6 | 143 | 359 | 463 | 589 |
| 16 | CC | 4,65 | 1,15 | 0,7 | 1,4 | 1,8 | 1,8 | 1,8 | 9,5 | 17,8 | 18,9 | 20,8 | 199 | 489 | 643 | 824 |
| 25 | CC | 5,80 | 0,727 | 0,9 | 1,4 | 1,8 | 1,8 | 1,8 | 11,0 | 20,9 | 22,3 | 24,5 | 295 | 718 | 956 | 1234 |
| 35 | CC | 6,85 | 0,524 | 0,9 | 1,4 | 1,8 | 1,8 | 1,8 | 12,1 | 23,0 | 24,5 | 27,1 | 386 | 927 | 1247 | 1616 |
| 50 | CC | 8,00 | 0,387 | 1,0 | 1,4 | 1,8 | 1,8 | 1,9 | 13,4 | 25,7 | 27,5 | 30,5 | 509 | 1214 | 1644 | 2149 |
| 70 | CC | 9,70 | 0,268 | 1,1 | 1,4 | 1,8 | 1,9 | 2,0 | 15,3 | 29,5 | 31,7 | 35,3 | 721 | 1702 | 2337 | 3059 |
| 95 | CC | 11,30 | 0,193 | 1,1 | 1,5 | 2,0 | 2,0 | 2,1 | 17,1 | 33,0 | 35,4 | 39,4 | 956 | 2245 | 3082 | 4040 |
| 120 | CC | 12,70 | 0,153 | 1,2 | 1,5 | 2,1 | 2,1 | 2,3 | 18,7 | 36,4 | 39,0 | 43,6 | 1189 | 2793 | 3845 | 5060 |
| 150 | CC | 14,13 | 0,124 | 1,4 | 1,6 | 2,2 | 2,3 | 2,4 | 20,7 | 40,3 | 43,3 | 48,6 | 1468 | 3437 | 4754 | 6258 |
| 185 | CC | 15,70 | 0,0991 | 1,6 | 1,6 | 2,3 | 2,4 | 2,6 | 22,7 | 44,4 | 48,2 | 53,7 | 1805 | 4232 | 5884 | 7737 |
| 240 | CC | 18,03 | 0,0754 | 1,7 | 1,7 | 2,5 | 2,6 | 2,8 | 25,4 | 50,2 | 54,0 | 60,2 | 2352 | 5515 | 7651 | 10063 |
| 300 | CC | 20,40 | 0,0601 | 1,8 | 1,8 | 2,7 | 2,8 | 3,0 | 28,2 | 55,7 | 59,9 | 67,2 | 2982 | 6967 | 9686 | 12774 |
| 400 | CC | 23,20 | 0,0470 | 2,0 | 1,9 | 2,9 | 3,1 | 3,3 | 31,5 | 62,5 | 67,8 | 75,5 | 3829 | 8923 | 12481 | 16414 |
| 500 | CC | 26,20 | 0,0366 | 2,2 | 2,0 | – | – | – | 35,1 | – | – | – | 4852 | – | – | – |
| 630 | CC | 30,20 | 0,0283 | 2,4 | 2,2 | – | – | – | 39,9 | – | – | – | 6406 | – | – | – |
– CC : Ruột dẫn tròn xoắn ép chặt
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
5.2 – CÁP CXE/FR-LSHF – 3 PHA + 1 TRUNG TÍNH.
| Tiết diện
danh nghĩa Nominal area
|
Lõi pha – Phase conductor | Lõi trung tính – Neutral conductor | Chiều dày vỏ danh nghĩa
Nominal thickness of sheath
|
Đường kính tổng
gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng(*)
Approx. mass |
||||||||
| Tiết diện
danh nghĩa Nominal area
|
Số sợi/Đường kính sợi danh nghĩa
Number/Nominal Dia.of wire |
Đường kính ruột dẫn gần đúng(*)
Approx. conductor diameter |
Chiều dày
cách điện danh nghĩa Nominal thickness of insulation |
Điện trở DC tối đa
ở 20 0C Max. DC resistance at 20 0C |
Tiết diện
danh nghĩa Nominal area
|
Số sợi/Đường kính sợi danh nghĩa
Number/Nominal Dia.of wire |
Đường kính ruột dẫn gần đúng(*)
Approx. conductor diameter |
Chiều dày
cách điện danh nghĩa Nominal thickness of insulation |
Điện trở DC tối đa
ở 20 0C Max. DC resistance at 20 0C |
||||
| mm2 | mm2 | N0/mm | mm | mm | Ω/km | mm2 | N0/mm | mm | mm | Ω/km | mm | mm | kg/km |
| 3×4 + 1×2,5 | 4 | 7/0,85 | 2,55 | 0,7 | 4,61 | 2,5 | 7/0,67 | 2,01 | 0,7 | 7,41 | 1,8 | 16,2 | 344 |
| 3×6 + 1×4 | 6 | 7/1,04 | 3,12 | 0,7 | 3,08 | 4 | 7/0,85 | 2,55 | 0,7 | 4,61 | 1,8 | 17,5 | 440 |
| 3×10 + 1×6 | 10 | CC | 3,75 | 0,7 | 1,83 | 6 | 7/1,04 | 3,12 | 0,7 | 3,08 | 1,8 | 19,0 | 563 |
| 3×16 + 1×10 | 16 | CC | 4,65 | 0,7 | 1,15 | 10 | CC | 3,75 | 0,7 | 1,83 | 1,8 | 20,2 | 765 |
| 3×25 + 1×16 | 25 | CC | 5,80 | 0,9 | 0,727 | 16 | CC | 4,65 | 0,7 | 1,15 | 1,8 | 23,6 | 1130 |
| 3×35 + 1×16 | 35 | CC | 6,85 | 0,9 | 0,524 | 16 | CC | 4,65 | 0,7 | 1,15 | 1,8 | 25,5 | 1413 |
| 3×35 + 1×25 | 35 | CC | 6,85 | 0,9 | 0,524 | 25 | CC | 5,80 | 0,9 | 0,727 | 1,8 | 26,4 | 1519 |
| 3×50 + 1×25 | 50 | CC | 8,00 | 1,0 | 0,387 | 25 | CC | 5,80 | 0,9 | 0,727 | 1,8 | 28,9 | 1908 |
| 3×50 + 1×35 | 50 | CC | 8,00 | 1,0 | 0,387 | 35 | CC | 6,85 | 0,9 | 0,524 | 1,8 | 29,5 | 2006 |
| 3×70 + 1×35 | 70 | CC | 9,70 | 1,1 | 0,268 | 35 | CC | 6,85 | 0,9 | 0,524 | 1,9 | 33,2 | 2684 |
| 3×70 + 1×50 | 70 | CC | 9,70 | 1,1 | 0,268 | 50 | CC | 8,00 | 1,0 | 0,387 | 2,0 | 34,2 | 2832 |
| 3×95 + 1×50 | 95 | CC | 11,30 | 1,1 | 0,193 | 50 | CC | 8,00 | 1,0 | 0,387 | 2,1 | 37,2 | 3564 |
| 3×95 + 1×70 | 95 | CC | 11,30 | 1,1 | 0,193 | 70 | CC | 9,70 | 1,1 | 0,268 | 2,1 | 38,4 | 3796 |
| 3×120 + 1×70 | 120 | CC | 12,70 | 1,2 | 0,153 | 70 | CC | 9,70 | 1,1 | 0,268 | 2,2 | 41,5 | 4547 |
| 3×120 + 1×95 | 120 | CC | 12,70 | 1,2 | 0,153 | 95 | CC | 11,30 | 1,1 | 0,193 | 2,2 | 42,4 | 4794 |
| 3×150 + 1×70 | 150 | CC | 14,13 | 1,4 | 0,124 | 70 | CC | 9,70 | 1,1 | 0,268 | 2,3 | 45,4 | 5441 |
| 3×150 + 1×95 | 150 | CC | 14,13 | 1,4 | 0,124 | 95 | CC | 11,30 | 1,1 | 0,193 | 2,4 | 46,5 | 5710 |
| 3×185 + 1×95 | 185 | CC | 15,70 | 1,6 | 0,0991 | 95 | CC | 11,30 | 1,1 | 0,193 | 2,5 | 50,3 | 6797 |
| 3×185 + 1×120 | 185 | CC | 15,70 | 1,6 | 0,0991 | 120 | CC | 12,70 | 1,2 | 0,153 | 2,5 | 51,2 | 7055 |
| 3×240 + 1×120 | 240 | CC | 18,03 | 1,7 | 0,0754 | 120 | CC | 12,70 | 1,2 | 0,153 | 2,7 | 56,2 | 8789 |
| 3×240 + 1×150 | 240 | CC | 18,03 | 1,7 | 0,0754 | 150 | CC | 14,13 | 1,4 | 0,124 | 2,7 | 57,3 | 9094 |
| 3×240 + 1×185 | 240 | CC | 18,03 | 1,7 | 0,0754 | 185 | CC | 15,70 | 1,6 | 0,0991 | 2,8 | 58,7 | 9486 |
| 3×300 + 1×150 | 300 | CC | 20,40 | 1,8 | 0,0601 | 150 | CC | 14,13 | 1,4 | 0,124 | 2,9 | 62,3 | 11091 |
| 3×300 + 1×185 | 300 | CC | 20,40 | 1,8 | 0,0601 | 185 | CC | 15,70 | 1,6 | 0,0991 | 2,9 | 63,5 | 11469 |
| 3×400 + 1×185 | 400 | CC | 23,20 | 2,0 | 0,047 | 185 | CC | 15,70 | 1,6 | 0,0991 | 3,1 | 70,1 | 14186 |
| 3×400 + 1×240 | 400 | CC | 23,20 | 2,0 | 0,047 | 240 | CC | 18,03 | 1,7 | 0,0754 | 3,2 | 71,8 | 14811 |
– CC : Ruột dẫn tròn xoắn ép chặt
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
