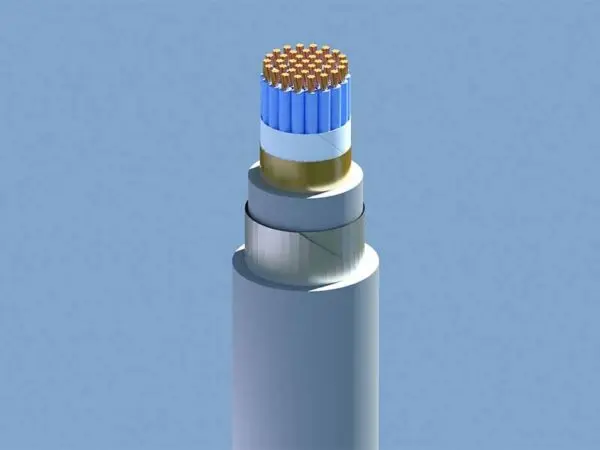

Cáp điều khiển Cadivi DVV/Scb – 0,6/1 kV & DVVm/Scb – 0,6/1 kV

Liên hệ

Cấp điện áp U₀/U: 0,6/1 kV.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160^OC.

Thương hiệu	CADIVI

SKU: CD-74874 Danh mục: Dây cáp điện Thẻ: Cáp điều khiển Thương hiệu: CADIVI

DVV/Scb – 0,6/1 kV & DVVm/Scb – 0,6/1 kV | CÁP ĐIỀU KHIỂN CÓ MÀN CHẮN CHỐNG NHIỄU BẰNG SỢI ĐỒNG ĐAN LƯỚI, TỪ 2 ĐẾN 30 LÕI, RUỘT ĐỒNG, CÁCH ĐIỆN PVC, VỎ PVC

TỔNG QUAN

Cáp điều khiển có màn chắn chống nhiễu DVV/Scb và DVVm/Scb sử dụng cho mạch điều khiển, cấp điện áp 0,6/1 kV, tần số 50Hz, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1 / IEC 60502-1
• TCVN 6612 / IEC 60228

NHẬN BIẾT LÕI

Bằng số trên cách điện màu trắng.
•Số lõi cáp: 2, 3, 4, 5, 6, 7, 8, 10, 12, 15, 20, 30.
•Hoặc theo yêu cầu khách hàng.

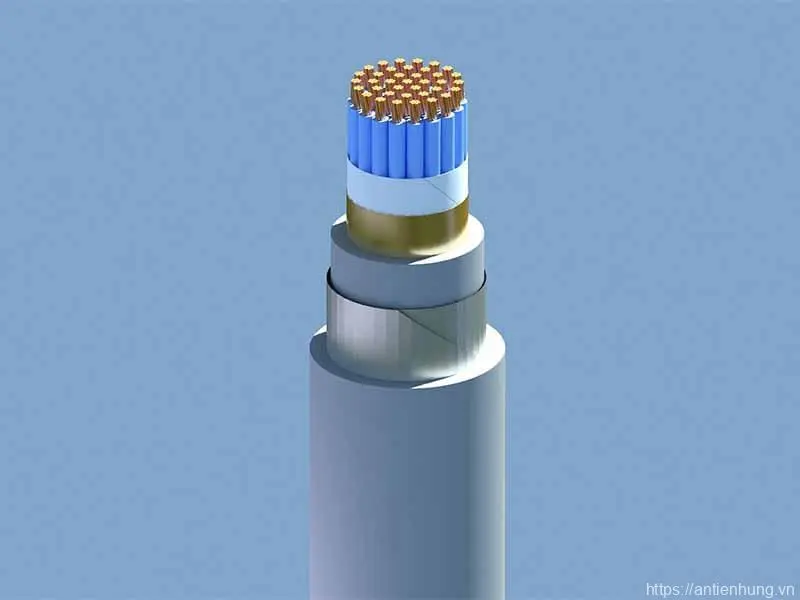

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

Lõi cáp DVV/Scb – Core of DVV/Scb
Ruột dẫn – Conductor			Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C
Tiết diện danh nghĩa Nominal area	Số sợi/ Đ.kính sợi danh nghĩa Number/ Nominal dia. of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter
mm²	N⁰/mm	mm	mm	/km
0,5	7/0,30	0,90	0,8	36,0
0,75	7/0,37	0,11	0,8	24,5
1	7/0,425	1,27	0,8	18,1
1,5	7/0,52	1,56	0,8	12,1
2,5	7/0,67	2,01	0,8	7,41

Lõi cáp DVVm/Scb – Core of DVVm/Scb
Ruột dẫn – Conductor			Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C
Tiết diện danh nghĩa Nominal area	Số sợi/ Đ.kính sợi danh nghĩa Number/ Nominal dia. of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter
mm²	N⁰/mm	mm	mm	/km
0,5	16/0,20	0,92	0,8	39,0
0,75	24/0,20	0,13	0,8	26,0
1	32/0,20	1,30	0,8	19,5
1,5	30/0,25	1,58	0,8	13,3
2,5	50/0,25	2,04	0,8	7,98

Tiết diện danh nghĩa Nominal area	2 lõi – 2 cores			3 lõi – 3 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter
mm²	mm	mm	mm	mm	mm	mm
0,5	0,16	1,8	9,6	0,16	1,8	10,0
0,75	0,16	1,8	10,0	0,16	1,8	10,6
1	0,16	1,8	10,4	0,16	1,8	11,0
1,5	0,16	1,8	11,0	0,16	1,8	11,5
2,5	0,16	1,8	12,0	0,16	1,8	12,5

Tiết diện danh nghĩa Nominal area	4 lõi – 4 cores			5 lõi – 5 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter
mm²	mm	mm	mm	mm	mm	mm
0,5	0,16	1,8	10,7	0,16	1,8	11,4
0,75	0,16	1,8	11,2	0,16	1,8	12,0
1	0,16	1,8	11,6	0,16	1,8	12,6
1,5	0,16	1,8	12,5	0,16	1,8	13,3
2,5	0,16	1,8	13,5	0,16	1,8	14,7

Tiết diện danh nghĩa Nominal area	6 lõi – 6 cores			7 lõi – 7 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter
mm²	mm	mm	mm	mm	mm	mm
0,5	0,16	1,8	12,1	0,16	1,8	12,9
0,75	0,16	1,8	12,7	0,16	1,8	13,6
1	0,16	1,8	13,3	0,16	1,8	14,2
1,5	0,16	1,8	14,4	0,20	1,8	15,4
2,5	0,20	1,8	15,7	0,20	1,8	16,9

Tiết diện danh nghĩa Nominal area	8 lõi – 8 cores			10 lõi – 10 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter
mm²	mm	mm	mm	mm	mm	mm
0,5	0,16	1,8	13,7	0,20	1,8	14,8
0,75	0,20	1,8	14,6	0,20	1,8	15,6
1	0,20	1,8	15,3	0,20	1,8	16,4
1,5	0,20	1,8	16,4	0,20	1,8	17,6
2,5	0,20	1,8	18,0	0,20	1,8	19,4

Tiết diện danh nghĩa Nominal area	12 lõi – 12 cores			15 lõi – 15 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter
mm²	mm	mm	mm	mm	mm	mm
0,5	0,20	1,8	15,3	0,20	1,8	16,2
0,75	0,20	1,8	16,1	0,20	1,8	17,1
1	0,20	1,8	16,9	0,20	1,8	18,0
1,5	0,20	1,8	18,1	0,20	1,8	19,5
2,5	0,20	1,8	19,9	0,20	1,8	21,5

Tiết diện danh nghĩa Nominal area	20 lõi – 20 cores			30 lõi – 30 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	Đường kính sợi đồng đan danh nghĩa Nominal diameter of braided wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter
mm²	mm	mm	mm	mm	mm	mm
0,5	0,20	1,8	18,0	0,20	1,8	20,4
0,75	0,20	1,8	19,1	0,20	1,8	22,2
1	0,20	1,8	20,2	0,20	1,8	23,4
1,5	0,20	1,8	21,4	0,25	1,8	25,4
2,5	0,20	1,8	24,1	0,25	1,9	28,5

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
