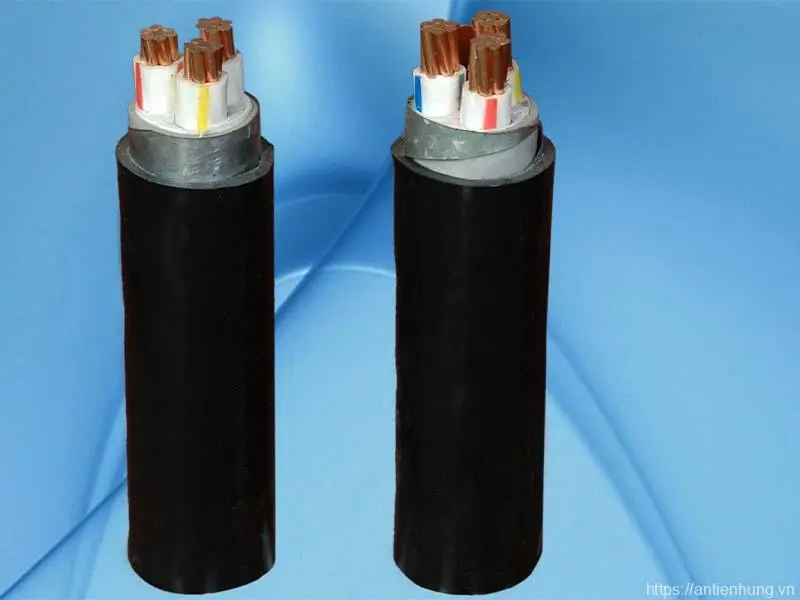

Cáp Hạ Thế Cadivi CXV – 0,6/1 kV

Liên hệ

Cấp điện áp U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90^OC.

Thương hiệu	CADIVI

SKU: CD-74717 Danh mục: Dây cáp điện Thẻ: Dây và cáp điện lực hạ thế Thương hiệu: CADIVI

CXV − 0,6/1 kV | CÁP ĐIỆN LỰC, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE, VỎ PVC

TỔNG QUAN

Cáp CXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI

Bằng băng màu:

Cáp 1 lõi: Màu tự nhiên, không băng màu.
Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – không băng màu (trung tính) – xanh lục (TER).
Hoặc theo yêu cầu khách hàng.

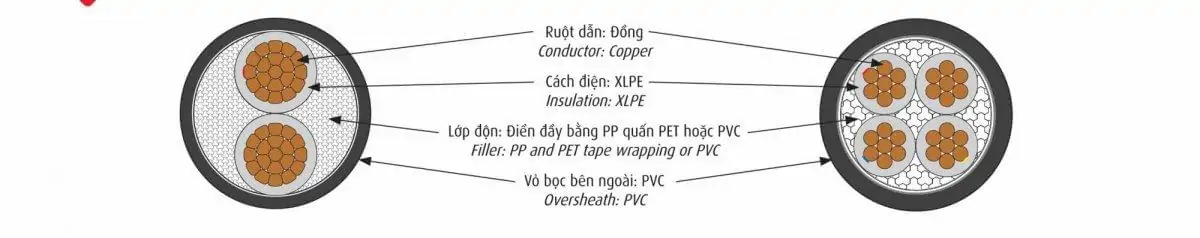

CẤU TRÚC

Cáp Hạ Thế Cadivi CXV - 0,6/1 kV

ĐẶC TÍNH KỸ THUẬT

Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250^oC.

5.1 – CÁP CXV – 1 ĐẾN 4 LÕI.

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày vỏ danh nghĩa Nominal thickness of sheath				*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter				*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km	kg/km
1,5	7/0,52	1,56	12,10	0,7	1,4	1,8	1,8	1,8	5,3	10,2	10,6	11,4	40	141	159	187
2,5	7/0,67	2,01	7,41	0,7	1,4	1,8	1,8	1,8	5,7	11,1	11,6	12,5	53	178	205	244
4	7/0,85	2,55	4,61	0,7	1,4	1,8	1,8	1,8	6,3	12,1	12,8	13,8	70	230	270	326
6	7/1,04	3,12	3,08	0,7	1,4	1,8	1,8	1,8	6,8	13,3	14,0	15,2	93	293	351	428
10	7/CC	3,75	1,83	0,7	1,4	1,8	1,8	1,8	7,5	13,7	14,6	15,9	132	306	406	518
16	7/CC	4,65	1,15	0,7	1,4	1,8	1,8	1,8	8,4	15,5	16,5	18,1	188	427	577	743
25	7/CC	5,8	0,727	0,9	1,4	1,8	1,8	1,8	9,9	18,6	19,9	21,8	283	640	876	1133
35	7/CC	6,85	0,524	0,9	1,4	1,8	1,8	1,8	11,0	20,7	22,1	24,4	373	837	1156	1502
50	19/CC	8,0	0,387	1,0	1,4	1,8	1,8	1,9	12,3	23,4	25,0	27,8	495	1107	1538	2016
70	19/CC	9,7	0,268	1,1	1,4	1,8	1,9	2,0	14,2	27,2	29,3	32,6	706	1569	2208	2899
95	19/CC	11,3	0,193	1,1	1,5	2,0	2,0	2,1	16,0	30,8	33,0	36,7	941	2090	2935	3858
120	19/CC	12,7	0,153	1,2	1,5	2,1	2,1	2,3	17,6	34,2	36,6	40,9	1174	2614	3677	4854
150	19/CC	14,13	0,124	1,4	1,6	2,2	2,3	2,4	19,6	38,0	40,9	45,9	1453	3227	4562	6007
185	19/CC	15,7	0,0991	1,6	1,6	2,3	2,4	2,6	21,6	42,1	45,7	51,0	1790	3986	5649	7450
240	37/CC	18,03	0,0754	1,7	1,7	2,5	2,6	2,8	24,3	48,0	51,6	57,5	2338	5207	7377	9732
300	61/CC	20,4	0,0601	1,8	1,8	2,7	2,8	3,0	27,0	53,5	57,5	64,1	2970	6604	9369	12360
400	61/CC	23,2	0,0470	2,0	1,9	2,9	3,1	3,3	30,4	60,2	64,9	72,8	3820	8486	12079	15945
500	61/CC	26,2	0,0366	2,2	2,0	–	–	–	34,0	–	–	–	4847	–	–	–
630	61/CC	30,2	0,0283	2,4	2,2	–	–	–	38,8	–	–	–	6409	–	–	–

– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

5.2 – CÁP CXV – 3 PHA + 1 TRUNG TÍNH.

Tiết diện danh định	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày vỏ danh định	Đường kính tổng gần đúng (*)	Khối lượng Cáp Gần Đúng (*)
Tiết diện danh định	Tiết diện danh định	Số sợi/Đường kính sợi danh nghĩa	Đường kính ruột dẫn gần đúng (*)	Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C	Tiết diện danh định	Số sợi/đường kính sợi	Đường kính ruột dẫn gần đúng (*)	Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C	Chiều dày vỏ danh định	Đường kính tổng gần đúng (*)	Khối lượng Cáp Gần Đúng (*)
Nominal Area	Nominal area	Number/Nominal Dia.of wire	Approx. conductor diameter	Nominal thickness of insulation	Max. DC resistance at 20⁰C	Nominal area	Number/Dia. of wire	Approx. conductor diameter	Nominal thickness of insulation	Max. DC resistance at 20⁰C	Nominal thickness of sheath	Approx. overall diameter	Approx. mass
	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	kg/km
3×4 + 1×2,5	4	7/0,85	2,55	0,7	4,61	2,5	7/0,67	2,01	0,7	7,41	1,8	13,5	304
3×6 + 1×4	6	7/1,04	3,12	0,7	3,08	4	7/0,85	2,55	0,7	4,61	1,8	14,8	401
3×10 + 1×6	10	7/1,35	4,05	0,7	1,83	6	7/1,04	3,12	0,7	3,08	1,8	15,5	478
3×16 + 1×10	16	7/1,70	5,10	0,7	1,15	10	7/1,35	4,05	0,7	1,83	1,8	19,9	863
3×25 + 1×16	25	CC	6,0	0,9	0,727	16	CC	4,75	0,7	1,15	1,8	21,9	1089
3×35 + 1×16	35	CC	7,1	0,9	0,524	16	CC	4,75	0,7	1,15	1,8	23,9	1384
3×35 + 1×25	35	CC	7.1	0,9	0,524	25	CC	6,0	0,9	0,727	1,8	24,9	1489
3×50 + 1×25	50	CC	8,3	1,0	0,387	25	CC	6,0	0,9	0,727	1,8	27,4	1866
3×50 + 1×35	50	CC	8,3	1,0	0,387	35	CC	7,1	0,9	0,524	1,8	28,1	1967
3×70 + 1×35	70	CC	9,9	1,1	0,268	35	CC	7,1	0,9	0,524	1,9	31,5	2612
3×70 + 1×50	70	CC	9,9	1,1	0,268	50	CC	8,3	1,0	0,387	2,0	32,6	2757
3×95 + 1×50	95	CC	11,7	1,1	0,193	50	CC	8,3	1,0	0,387	2,1	36,1	3550
3×95 + 1×70	95	CC	11,7	1,1	0,193	70	CC	9,9	1,1	0,268	2,1	37,1	3767
3×120 + 1×70	120	CC	13,1	1,2	0,153	70	CC	9,9	1,1	0,268	2,2	40,3	4523
3×120 + 1×95	120	CC	13,1	1,2	0,153	95	CC	11,7	1,1	0,193	2,2	41,3	4788
3×150 + 1×70	150	CC	14,7	1,4	0,124	70	CC	9,9	1,1	0,268	2,3	44,1	5402
3×150 + 1×95	150	CC	14,7	1,4	0,124	95	CC	11,7	1,1	0,193	2,4	45,8	5701
3×185 + 1×95	185	CC	16,4	1,6	0,0991	95	CC	11,7	1,1	0,193	2,5	49,8	6834
3×185 + 1×120	185	CC	16,4	1,6	0,0991	120	CC	13,1	1,2	0,153	2,5	50,8	7090
3×240 + 1×120	240	CC	18,6	1,7	0,0754	120	CC	13,1	1,2	0,153	2,7	55,5	8830
3×240 + 1×150	240	CC	18,6	1,7	0,0754	150	CC	14,7	1,4	0,124	2,7	56,7	9131
3×240 + 1×185	240	CC	18,6	1,7	0,0754	185	CC	16,4	1,6	0,0991	2,8	58,2	9539
3×300 + 1×150	300	CC	21,1	1,8	0,0601	150	CC	14,7	1,4	0,124	2,9	62,0	10999
3×300 + 1×185	300	CC	21,1	1,8	0,0601	185	CC	16,4	1,6	0,0991	2,9	63,3	11386
3×400 + 1×185	400	CC	24,2	2,0	0,047	185	CC	16,4	1,6	0,0991	3,1	70,4	13984
3×400 + 1×240	400	CC	24,2	2,0	0,047	240	CC	18,6	1,7	0,0754	3,2	72,1	14603

– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
