Dây Thép Trần Xoắn Cadivi GSW

Dây Thép Trần Xoắn Cadivi GSW

Liên hệ

Ký hiệu: Theo tiêu chuẩn Anh BS là GSW; theo tiêu chuẩn Nga GOST là TK.

Thương hiệu

CADIVI
SKU: CD-74883 Danh mục: Thẻ: Thương hiệu:

GSW | DÂY THÉP TRẦN XOẮN

TỔNG QUAN

Dây GSW được dùng để làm dây chằng, dây chống sét trong các công trình điện.
Tại các vùng biển hay các miền không khí có tính ăn mòn kim loại cao, dây thép trần được tra mỡ trung tính chịu nhiệt có nhiệt độ chảy nhỏ giọt không thấp hơn 1200C.

TIÊU CHUẨN ÁP DỤNG

BS 183
JIS G3537
ASTM A363
ASTM A475
ASTM A640
IEC 61089

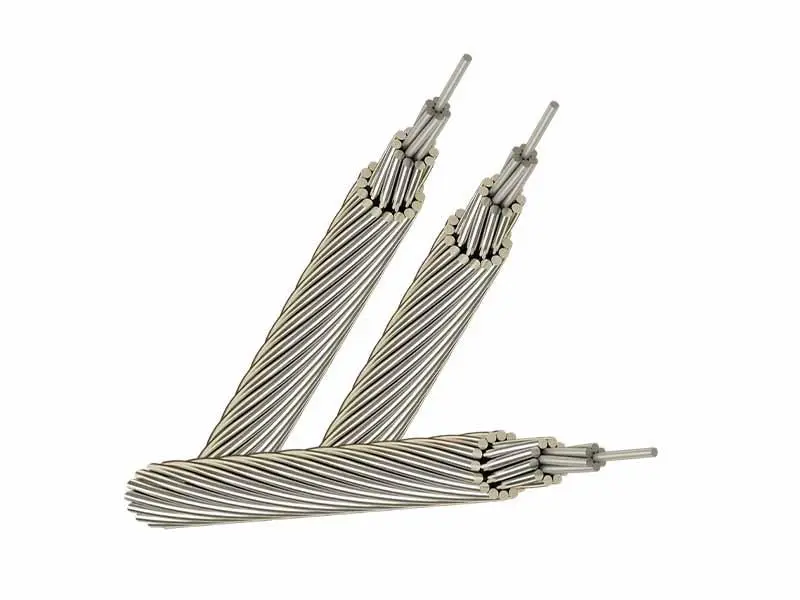

CẤU TRÚC

Dây Thép Trần Xoắn Cadivi GSW

ĐẶC TÍNH KỸ THUẬT

ĐẶC TÍNH KỸ THUẬT DÂY GSW                           TECH. CHARACTERICS OF GSW

Mặt cắt

danh định

 Mặt cắt tính toán Số sợi/Đường kính sợi danh nghĩa Đường kính dây gần đúng (*) Lực kéo đứt nhỏ nhất Khối lượng dây gần đúng không kể mỡ (*) Khối lượng mỡ Hz gần đúng (*)
Nominal area Calculated area Number/Nominal Dia.of wire Overall diameter Minimum breaking load Approx. mass except grease Approx. grease mass (Hz)
mm2 mm2 N0 /mm mm N kg/km kg/km
1/8 5,96 7/1,041 3,12 7984 47 1,5
5/32 9,59 7/1,321 3,96 12856 76 2,4
3/16 13,64 7/1,575 4,73 18275 109 3,4
14 14,07 7/1,60 4,80 18860 112 3,5
3/16 14,99 7/1,651 4,95 20081 119 3,7
16 15,89 7/1,70 5,10 21291 127 3,9
18 17,81 7/1,80 5,40 23869 142 4,4
7/32 18,39 7/1,829 5,49 24645 147 4,6
22 21,99 7/2,00 6,00 29468 175 5,5
1/4 21,86 3/3,046 6,09 28201 174 6,3
1/4 22,70 7/2,032 6,10 30419 181 5,6
25 25,41 7/2,15 6,45 34054 203 6,3
30 29,08 7/2,30 6,90 38099 232 7,2
9/32 30,67 7/2,362 7,09 40181 245 7,6
35 34,36 7/2,50 7,50 45013 274 8,5
38 38,61 7/2,65 7,95 50577 308 9,6
5/16 31,72 3/3,669 7,34 40916 253 9,2
5/16 38,38 7/2,642 7,93 50272 306 9,5
5/16 42,15 7/2,769 8,31 55221 336 10,5
50 49,48 7/3,00 9,00 64819 394 12,3
50 51,04 7/3,047 9,14 65845 407 12,7
3/8 41,29 3/4,186 8,37 53260 329 12,0
3/8 51,08 7/3,048 9,14 65888 407 12,7
50 48,35 19/1,80 9,00 64788 385 13,3
50 51,07 19/1,85 9,25 68437 407 14,0
50 48,64 1/1,90+18/1,80 9,10 65177 388 14,3
60 56,30 7/3,20 9,60 72624 449 14,0
60 59,69 19/2,00 10,00 79985 476 16,4
63 63,18 7/3,39 10,17 81504 504 15,7
70 67,35 7/3,50 10,50 86879 537 16,7
70 73,24 7/3,65 10,95 94485 584 18,2
7/16 74,57 7/3,683 11,05 96201 594 18,5
70 72,23 19/2,2 11,00 96782 576 19,8
70 72,58 1/2,3+18/2,2 11,10 97137 579 21,0
70 72,95 1/2,4+18/2,2 11,20 97614 582 22,2
80 79,39 7/3,80 11,40 102411 633 19,7
80 78,94 19/2,30 11,50 103412 629 21,7
90 87,96 7/4,00 12,00 113474 701 21,9
95 94,76 19/2,52 12,60 124141 755 26,0
1/2 96,27 19/2,54 12,70 126119 767 26,5
1/2 96,57 7/4,191 12,57 124570 770 24,0
100 101,65 7/4,30 12,90 131134 810 25,3
100 100,88 19/2,60 13,00 132148 804 27,7
110 111,33 7/4,50 13,50 143616 887 27,7
9/16 125,35 7/4,775 14,33 161705 999 31,2
120 116,99 19/2,80 14,00 153261 933 32,1
9/16 122,92 19/2,87 14,35 161020 980 33,8
120 119,75 37/2,03 14,21 160468 955 33,8
125 125,50 19/2,90 14,50 164403 1000 34,5
125 128,15 37/2,10 14,70 171726 1022 36,2
135 134,30 19/3,00 15,00 175937 1071 36,9
135 135,28 1/3,2+18/3,0 15,20 177213 1078 40,2
150 148,07 19/3,15 15,75 191009 1180 40,7
150 147,11 37/2,25 15,75 197134 1173 41,5
160 159,57 19/3,27 16,35 205839 1272 43,8
160 153,73 37/2,30 16,10 201381 1225 43,4
185 182,80 19/3,50 17,50 235814 1457 50,2
185 184,54 37/2,52 17,64 241749 1471 52,1
200 199,90 19/3,66 18,30 257867 1593 54,9
200 196,44 37/2,60 18,20 257341 1566 55,4
240 238,76 19/4,00 20,00 308002 1903 65,6
240 234,38 37/2,84 19,88 307043 1868 66,1
240 242,54 61/2,25 20,25 325005 1933 69,2
250 249,63 19/4,09 20,45 322018 1990 68,6
250 244,39 37/2,90 20,30 320154 1948 69,0
250 253,44 61/2,30 20,70 332007 2020 72,3
300 288,35 37/3,15 22,05 371965 2299 81,4
300 304,24 61/2,52 22,68 398559 2425 86,8
315 316,46 37/3,30 23,10 408234 2523 89,3
315 321,38 61/2,59 23,31 421008 2562 91,7
325 326,12 37/3,35 23,45 420698 2600 92,0
325 323,87 61/2,60 23,40 424265 2582 92,4
350 345,88 37/3,45 24,15 446190 2757 97,6
350 349,26 61/2,70 24,30 457529 2784 99,6
400 389,27 37/3,66 25,62 502162 3103 109,8
400 402,92 61/2,90 26,10 527821 3212 114,9
450 451,11 37/3,94 27,58 581934 3596 127,3
450 431,18 61/3,00 27,00 564851 3437 123,0
500 500,48 37/4,15 29,05 645621 3990 141,2
500 490,59 61/3,20 28,80 632863 3911 139,9
560 562,60 37/4,40 30,80 725749 4485 158,7
560 553,83 61/3,40 30,60 714442 4415 158,0
600 586,89 61/3,50 31,50 757087 4678 167,4
630 631,30 61/3,63 32,67 814372 5032 180,1
710 710,14 61/3,85 34,65 916075 5661 202,6
750 747,50 61/3,95 35,55 964281 5959 213,2
800 805,36 61/4,10 36,90 1038908 6420 229,7



– (*)     : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*)     : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
