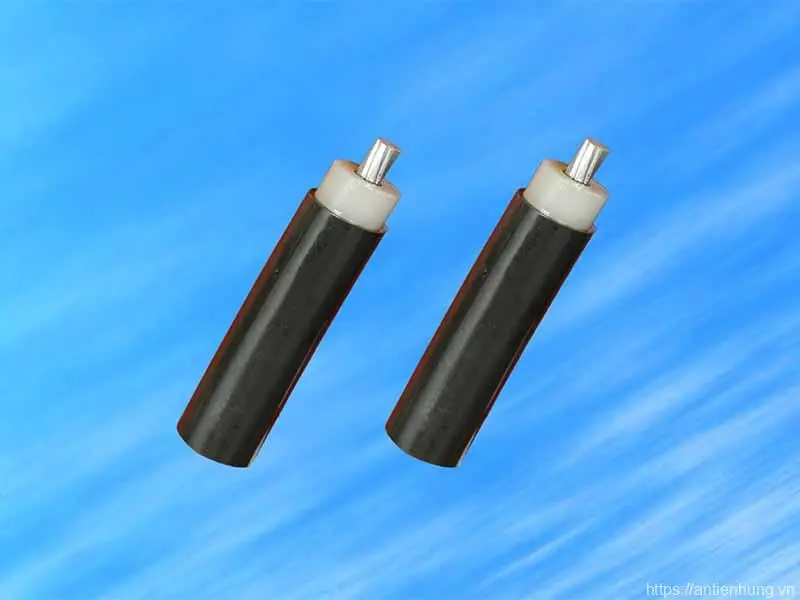

CADIVI AXV/DATA – 0,6/1 kV & AXV/DSTA – 0,6/1 kV

Liên hệ

Cấp điện áp U0/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.

Thương hiệu	CADIVI

SKU: CD-74756 Danh mục: Dây cáp điện Thẻ: Dây và cáp điện lực hạ thế Thương hiệu: CADIVI

AXV/DATA − 0,6/1 kV & AXV/DSTA − 0,6/1 kV | CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN XLPE, GIÁP BĂNG KIM LOẠI, VỎ PVC

TỔNG QUAN

Cáp AXV/DATA, AXV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI

Bằng băng màu:

Cáp 1 lõi: Màu tự nhiên, không băng màu.

Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – không băng màu (trung tính) – xanh lục (TER).

Hoặc theo yêu cầu khách hàng.

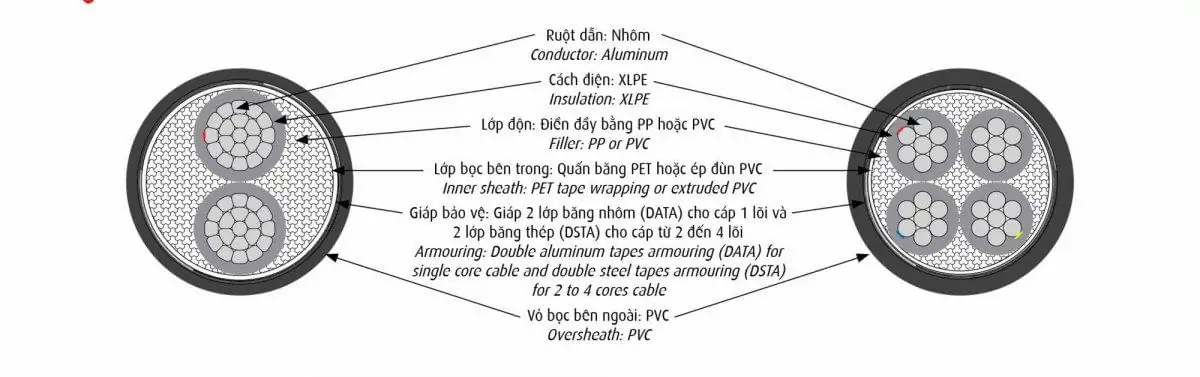

CẤU TRÚC

CADIVI AXV/DATA - 0,6/1 kV & AXV/DSTA - 0,6/1 kV

ĐẶC TÍNH KỸ THUẬT

5.1 – CÁP AXV/DATA – 1 LÕI.

Ruột dẫn – Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày băng nhôm danh nghĩa Nominal thickness of aluminum tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Đường kính ruột dẫn *gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Chiều dày vỏ danh nghĩa Nominal thickness of sheath	*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	kg/km
10	CC	3,75	3,08	0,7	0,5	1,4	11,5	183
16	CC	4,65	1,91	0,7	0,5	1,4	12,4	216
25	CC	5,80	1,20	0,9	0,5	1,4	13,9	273
35	CC	6,85	0,868	0,9	0,5	1,4	15,0	315
50	CC	8,00	0,641	1,0	0,5	1,4	16,3	383
70	CC	9,70	0,443	1,1	0,5	1,5	18,5	494
95	CC	11,30	0,320	1,1	0,5	1,6	20,2	601
120	CC	12,80	0,253	1,2	0,5	1,6	21,8	704
150	CC	14,13	0,206	1,4	0,5	1,7	23,8	845
185	CC	15,70	0,164	1,6	0,5	1,7	25,8	987
240	CC	18,03	0,125	1,7	0,5	1,8	28,5	1218
300	CC	20,40	0,100	1,8	0,5	1,9	31,2	1479
400	CC	23,20	0,0778	2,0	0,5	2,0	35,0	1845
500	CC	26,20	0,0605	2,2	0,5	2,1	38,6	2264
630	CC	30,20	0,0469	2,4	0,5	2,3	43,3	2880

5.2 – CÁP AXV/DSTA – 2 ĐẾN 4 LÕI.

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày băng thép danh nghĩa Nominal thickness of steel tape			Chiều dày vỏ danh nghĩa Nominal thickness of sheath			Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter			Khối lượng cáp *gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km
10	CC	3,75	3,08	0,7	0,2	0,2	0,2	1,8	1,8	1,8	16,5	17,4	18,7	371	420	487
16	CC	4,65	1,91	0,7	0,2	0,2	0,2	1,8	1,8	1,8	18,3	19,3	20,9	450	518	609
25	CC	5,80	1,20	0,9	0,2	0,2	0,2	1,8	1,8	1,8	21,4	22,7	24,6	591	691	822
35	CC	6,85	0,868	0,9	0,2	0,2	0,2	1,8	1,8	1,8	23,5	24,9	27,2	694	818	980
50	CC	8,00	0,641	1,0	0,2	0,2	0,2	1,8	1,8	1,9	26,2	27,8	30,6	858	1026	1256
70	CC	9,70	0,443	1,1	0,2	0,2	0,2	1,9	1,9	2,0	30,3	32,2	35,9	1124	1361	1715
95	CC	11,30	0,320	1,1	0,2	0,2	0,5	2,0	2,1	2,2	34,0	36,3	41,2	1410	1734	2643
120	CC	12,80	0,253	1,2	0,5	0,5	0,5	2,1	2,2	2,4	38,6	41,2	45,9	2144	2574	3196
150	CC	14,13	0,206	1,4	0,5	0,5	0,5	2,3	2,4	2,5	42,6	45,9	50,9	2552	3133	3839
185	CC	15,70	0,164	1,6	0,5	0,5	0,5	2,4	2,5	2,7	47,1	50,7	56,0	3032	3695	4541
240	CC	18,03	0,125	1,7	0,5	0,5	0,5	2,6	2,7	2,9	52,9	56,9	62,9	3714	4593	5664
300	CC	20,40	0,100	1,8	0,5	0,5	0,5	2,7	2,9	3,1	58,7	62,9	69,5	4488	5536	6857
400	CC	23,20	0,0778	2,0	0,5	0,5	0,5	3,0	3,1	3,4	65,6	70,1	78,5	5470	6749	8529

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm. – CC : Ruột dẫn tròn xoắn ép chặt

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

5.3 – CÁP AXV/DSTA – 3 PHA + 1 TRUNG TÍNH.

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày băng thép danh nghĩa Nominal thickness of steel tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng gần đúng *⁽⁾** Approx. overall diameter	Khối lượng cáp gần đúng *⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		Chiều dày vỏ danh nghĩa Nominal thickness of sheath		Khối lượng cáp gần đúng *⁽⁾** Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	mm	kg/km
3×16 + 1×10	16	CC	4,65	0,7	1,91	10	CC	3,75	0,7	3,08	0,2	1,8	20,3	577
3×25 + 1×16	25	CC	5,80	0,9	1,20	16	CC	4,65	0,7	1,91	0,2	1,8	23,7	768
3×35 + 1×16	35	CC	6,85	0,9	0,868	16	CC	4,65	0,7	1,91	0,2	1,8	25,6	884
3×35 + 1×25	35	CC	6,85	0,9	0,868	25	CC	5,80	0,9	1,20	0,2	1,8	26,5	940
3×50 + 1×25	50	CC	8,00	1,0	0,641	25	CC	5,80	0,9	1,20	0,2	1,8	29,0	1135
3×50 + 1×35	50	CC	8,00	1,0	0,641	35	CC	6,85	0,9	0,868	0,2	1,9	29,8	1189
3×70 + 1×35	70	CC	9,70	1,1	0,443	35	CC	6,85	0,9	0,868	0,2	2,0	33,9	1540
3×70 + 1×50	70	CC	9,70	1,1	0,443	50	CC	8,00	1,0	0,641	0,2	2,0	34,7	1610
3×95 + 1×50	95	CC	11,30	1,1	0,320	50	CC	8,00	1,0	0,641	0,5	2,1	38,9	2388
3×95 + 1×70	95	CC	11,30	1,1	0,320	70	CC	9,70	1,1	0,443	0,5	2,2	40,3	2529
3×120 + 1×70	120	CC	12,80	1,2	0,253	70	CC	9,70	1,1	0,443	0,5	2,3	43,4	2894
3×120 + 1×95	120	CC	12,80	1,2	0,253	95	CC	11,30	1,1	0,320	0,5	2,3	44,3	3010
3×150 + 1×70	150	CC	14,13	1,4	0,206	70	CC	9,70	1,1	0,443	0,5	2,4	47,3	3404
3×150 + 1×95	150	CC	14,13	1,4	0,206	95	CC	11,30	1,1	0,320	0,5	2,4	48,2	3524
3×185 + 1×95	185	CC	15,70	1,6	0,164	95	CC	11,30	1,1	0,320	0,5	2,6	52,6	4070
3×185 + 1×120	185	CC	15,70	1,6	0,164	120	CC	12,80	1,2	0,253	0,5	2,6	53,5	4196
3×240 + 1×120	240	CC	18,03	1,7	0,125	120	CC	12,80	1,2	0,253	0,5	2,8	58,9	5047
3×240 + 1×150	240	CC	18,03	1,7	0,125	150	CC	14,13	1,4	0,206	0,5	2,8	60,0	5209
3×240 + 1×185	240	CC	18,03	1,7	0,125	185	CC	15,70	1,6	0,164	0,5	2,8	61,2	5381
3×300 + 1×150	300	CC	20,40	1,8	0,100	150	CC	14,13	1,4	0,206	0,5	2,9	64,8	6072
3×300 + 1×185	300	CC	20,40	1,8	0,100	185	CC	15,70	1,6	0,164	0,5	3,0	66,2	6277
3×400 + 1×185	400	CC	23,20	2,0	0,0778	185	CC	15,70	1,6	0,164	0,5	3,2	72,8	7444
3×400 + 1×240	400	CC	23,20	2,0	0,0778	240	CC	18,03	1,7	0,125	0,5	3,2	74,7	7791

– CC : Ruột dẫn tròn xoắn ép chặt

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
