CADIVI AVV/DATA – 0,6/1 kV & AVV/DSTA – 0,6/1 kV

Liên hệ

Cấp điện áp U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.

Thương hiệu	CADIVI

SKU: CD-74753 Danh mục: Dây cáp điện Thẻ: Dây và cáp điện lực hạ thế Thương hiệu: CADIVI

AVV/DATA − 0,6/1 kV & AVV/DSTA − 0,6/1 kV | CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN PVC, GIÁP BĂNG KIM LOẠI, VỎ PVC

TỔNG QUAN

Cáp AVV/DATA, AVV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI

Bằng màu cách điện:
+ Cáp 1 lõi: Màu đen.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen (trung tính) – xanh lục & vàng (TER).
Bằng vạch màu trên cách điện màu trắng:
+ Cáp 1 lõi: không vạch.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – không vạch (trung tính) – xanh lục (TER).
Hoặc theo yêu cầu khách hàng.

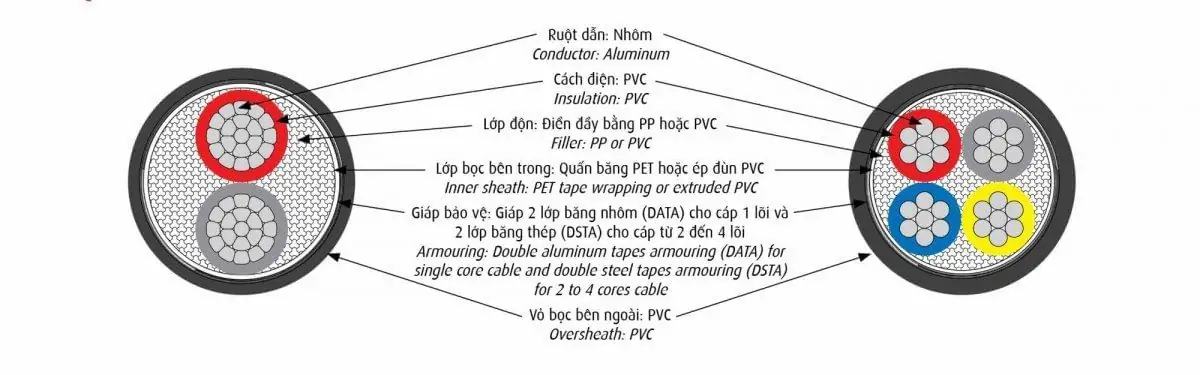

CẤU TRÚC

CADIVI AVV/DATA - 0,6/1 kV & AVV/DSTA - 0,6/1 kV

ĐẶC TÍNH KỸ THUẬT

Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:

140^OC, với tiết diện lớn hơn 300mm².
160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².

5.1 – CÁP AVV/DATA – 1 LÕI.

Ruột dẫn – Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày băng nhôm danh nghĩa Nominal thickness of aluminum tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/đường kính sợi Number/Dia. of wire	Đường kính ruột dẫn *gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Chiều dày vỏ danh nghĩa Nominal thickness of sheath	*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	kg/km
10	CC	3,75	3,08	1,0	0,5	1,4	12,1	206
16	CC	4,65	1,91	1,0	0,5	1,4	13,0	242
25	CC	5,80	1,20	1,2	0,5	1,4	14,5	306
35	CC	6,85	0,868	1,2	0,5	1,4	15,6	351
50	CC	8,00	0,641	1,4	0,5	1,5	17,3	441
70	CC	9,70	0,443	1,4	0,5	1,5	19,1	545
95	CC	11,30	0,320	1,6	0,5	1,6	21,2	679
120	CC	12,80	0,253	1,6	0,5	1,6	22,6	780
150	CC	14,13	0,206	1,8	0,5	1,7	24,6	934
185	CC	15,70	0,164	2,0	0,5	1,8	26,7	1102
240	CC	18,03	0,125	2,2	0,5	1,9	29,7	1366
300	CC	20,40	0,100	2,4	0,5	1,9	32,4	1649
400	CC	23,20	0,0778	2,6	0,5	2,1	36,4	2062
500	CC	26,20	0,0605	2,8	0,5	2,2	40,0	2516
630	CC	30,20	0,0469	2,8	0,5	2,3	44,1	3118

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.– CC : Ruột dẫn tròn xoắn ép chặt

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

5.2 – CÁP AVV/DSTA – 2 ĐẾN 4 LÕI.

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày băng thép danh nghĩa Nominal thickness of steel tape			Chiều dày vỏ danh nghĩa Nominal thickness of sheath			Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter			Khối lượng cáp *gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/đường kính sợi Number/Dia. of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km
10	CC	3,75	3,08	1,0	0,2	0,2	0,2	1,8	1,8	1,8	17,7	18,7	20,2	427	491	575
16	CC	4,65	1,91	1,0	0,2	0,2	0,2	1,8	1,8	1,8	19,5	20,6	22,3	513	597	708
25	CC	5,80	1,20	1,2	0,2	0,2	0,2	1,8	1,8	1,8	22,6	24,0	26,1	668	790	948
35	CC	6,85	0,868	1,2	0,2	0,2	0,2	1,8	1,8	1,8	24,7	26,2	28,6	779	928	1121
50	CC	8,00	0,641	1,4	0,2	0,2	0,2	1,8	1,9	2,0	27,8	29,7	33,1	977	1193	1501
70	CC	9,70	0,443	1,4	0,2	0,2	0,5	1,9	2,0	2,1	31,5	34,1	38,8	1241	1566	2401
95	CC	11,30	0,320	1,6	0,2	0,5	0,5	2,1	2,2	2,3	36,2	39,9	43,8	1610	2475	3006
120	CC	12,80	0,253	1,6	0,5	0,5	0,5	2,2	2,3	2,4	40,4	43,1	47,8	2361	2855	3534
150	CC	14,13	0,206	1,8	0,5	0,5	0,5	2,3	2,4	2,6	44,2	47,6	53,0	2782	3440	4255
185	CC	15,70	0,164	2,0	0,5	0,5	0,5	2,4	2,6	2,7	48,7	52,6	58,3	3296	4071	5059
240	CC	18,03	0,125	2,2	0,5	0,5	0,5	2,6	2,8	3,0	54,9	59,3	65,5	4059	5081	6289
300	CC	20,40	0,100	2,4	0,5	0,5	0,5	2,8	2,9	3,2	61,2	65,5	72,9	4951	6120	7664
400	CC	23,20	0,0778	2,6	0,5	0,5	0,5	3,1	3,2	3,5	68,2	73,3	81,6	6003	7483	9447

– CC : Ruột dẫn tròn xoắn ép chặt

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

5.3 – CÁP AVV/DSTA – 3 PHA + 1 TRUNG TÍNH.

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày băng thép danh nghĩa Nominal thickness of steel tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng gần đúng *⁽⁾** Approx. overall diameter	Khối lượng cáp gần đúng *⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Số sợi/đường kính sợi Number/Dia. of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Số sợi/đường kính sợi Number/Dia. of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		Chiều dày vỏ danh nghĩa Nominal thickness of sheath		Khối lượng cáp gần đúng *⁽⁾** Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	mm	kg/km
3×16 + 1×10	16	CC	4,65	1,0	1,91	10	CC	3,75	1,0	3,08	0,2	1,8	21,8	673
3×25 + 1×16	25	CC	5,80	1,2	1,20	16	CC	4,65	1,0	1,91	0,2	1,8	25,1	887
3×35 + 1×16	35	CC	6,85	1,2	0,868	16	CC	4,65	1,0	1,91	0,2	1,8	27,1	1015
3×35 + 1×25	35	CC	6,85	1,2	0,868	25	CC	5,80	1,2	1,20	0,2	1,8	28,0	1077
3×50 + 1×25	50	CC	8,00	1,4	0,641	25	CC	5,80	1,2	1,20	0,2	1,9	31,0	1328
3×50 + 1×35	50	CC	8,00	1,4	0,641	35	CC	6,85	1,2	0,868	0,2	1,9	32,0	1405
3×70 + 1×35	70	CC	9,70	1,4	0,443	35	CC	6,85	1,2	0,868	0,2	2,0	35,4	1728
3×70 + 1×50	70	CC	9,70	1,4	0,443	50	CC	8,00	1,4	0,641	0,2	2,1	36,5	1828
3×95 + 1×50	95	CC	11,30	1,6	0,320	50	CC	8,00	1,4	0,641	0,5	2,2	41,4	2720
3×95 + 1×70	95	CC	11,30	1,6	0,320	70	CC	9,70	1,4	0,443	0,5	2,3	42,7	2861
3×120 + 1×70	120	CC	12,80	1,6	0,253	70	CC	9,70	1,4	0,443	0,5	2,3	45,6	3250
3×120 + 1×95	120	CC	12,80	1,6	0,253	95	CC	11,30	1,6	0,320	0,5	2,4	47,0	3418
3×150 + 1×70	150	CC	14,13	1,8	0,206	70	CC	9,70	1,4	0,443	0,5	2,5	49,3	3775
3×150 + 1×95	150	CC	14,13	1,8	0,206	95	CC	11,30	1,6	0,320	0,5	2,5	50,9	3948
3×185 + 1×95	185	CC	15,70	2,0	0,164	95	CC	11,30	1,6	0,320	0,5	2,6	54,6	4501
3×185 + 1×120	185	CC	15,70	2,0	0,164	120	CC	12,80	1,6	0,253	0,5	2,7	55,6	4646
3×240 + 1×120	240	CC	18,03	2,2	0,125	120	CC	12,80	1,6	0,253	0,5	2,8	61,2	5579
3×240 + 1×150	240	CC	18,03	2,2	0,125	150	CC	14,13	1,8	0,206	0,5	2,9	62,5	5781
3×240 + 1×185	240	CC	18,03	2,2	0,125	185	CC	15,70	2,0	0,164	0,5	2,9	63,6	5969
3×300 + 1×150	300	CC	20,40	2,4	0,100	150	CC	14,13	1,8	0,206	0,5	3,0	67,7	6760
3×300 + 1×185	300	CC	20,40	2,4	0,100	185	CC	15,70	2,0	0,164	0,5	3,1	69,0	6983
3×400 + 1×185	400	CC	23,20	2,6	0,0778	185	CC	15,70	2,0	0,164	0,5	3,3	76,0	8324
3×400 + 1×240	400	CC	23,20	2,6	0,0778	240	CC	18,03	2,2	0,125	0,5	3,3	77,7	8634

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
