CADIVI CXE/DATA/FRT–LSHF – 0,6/1 kV & CXE/DSTA/FRT–LSHF – 0,6/1 kV

Liên hệ

Cấp điện áp U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút) .
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90⁰C.

Thương hiệu	CADIVI

SKU: CD-74769 Danh mục: Dây cáp điện Thẻ: Cáp Điện Lực Chậm Cháy Hạ Thế Thương hiệu: CADIVI

CXE/DATA/FRT–LSHF – 0,6/1 kV & CXE/DSTA/FRT–LSHF – 0,6/1 kV | CÁP CHẬM CHÁY ÍT KHÓI KHÔNG HALOGEN, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE, GIÁP BĂNG KIM LOẠI, VỎ LSHF

TỔNG QUAN

Cáp chậm cháy ít khói không halogen CXE/DATA (DSTA)/FRT-LSHF được thiết kế để hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, phù hợp trong các công trình… cấp điện áp 0,6/1 kV, lắp đặt cố định.
Ít khói: Cáp LSHF khi gặp lửa không sinh ra nhiều khói, giữ an toàn cho khu vực đông người để thoát hiểm.
Không sinh khí halogen: Cáp LSHF khi gặp lửa không sinh khí halogen, do đó không tạo ra axit làm hại cho người và thiết bị.

Tiêu chuẩn áp dụng

TCVN 5935-1 / IEC 60502-1 •TCVN 6612 / IEC 60228 •IEC 60332-1,3 •BS 4066-1,3 •IEC 60754-1,2; IEC 61034-2
•BS 6425-1,2; BS 7622-2

NHẬN BIẾT LÕI

Bằng băng màu:
+ Cáp 1 lõi: Màu tự nhiên, không băng màu.
+ Cáp nhiều lõi: Băng màu đỏ – vàng – xanh dương – không băng màu.
• Hoặc theo yêu cầu khách hàng.

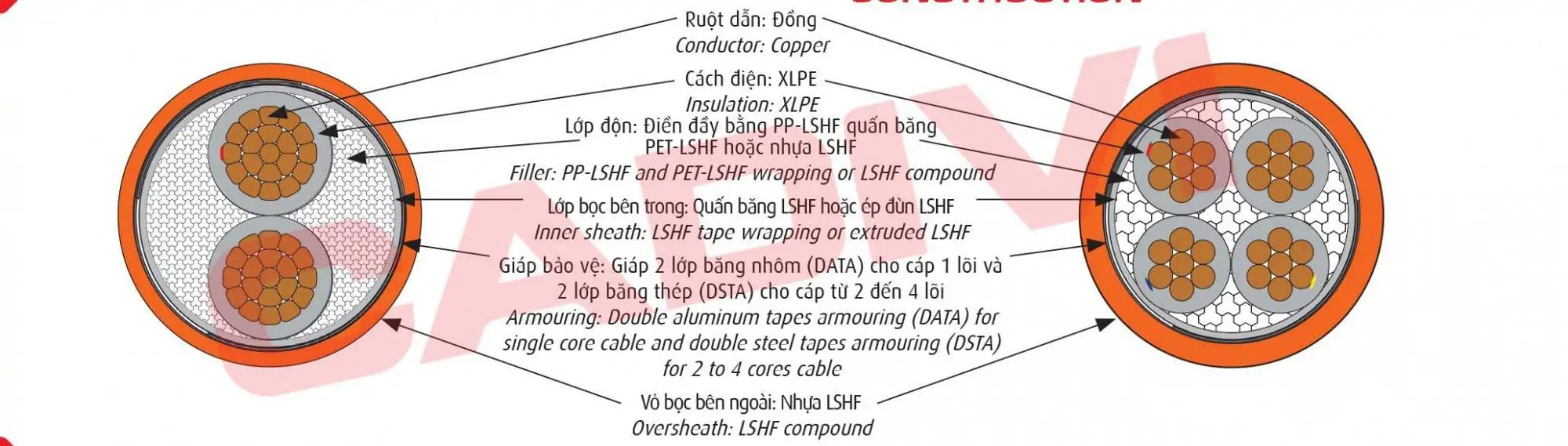

Cấu trúc cáp

CADIVI CXE/DATA/FRT–LSHF – 0,6/1 kV & CXE/DSTA/FRT–LSHF – 0,6/1 kV

ĐẶC TÍNH KỸ THUẬT

Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250⁰C.
Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.
Cáp sinh ít khói, không phát sinh khí độc trong quá trình cháy.
Cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

5.1 – CÁP CXE/DATA/FRT-LSHF – 1 LÕI.

Ruột dẫn – Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày băng nhôm danh nghĩa Nominal thickness of aluminum tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Đường kính ruột dẫn *gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Chiều dày vỏ danh nghĩa Nominal thickness of sheath	*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	kg/km
2,5	7/0,67	2,01	7,41	0,7	0,5	1,4	9,7	136
4	7/0,85	2,55	4,61	0,7	0,5	1,4	10,3	159
6	7/1,04	3,12	3,08	0,7	0,5	1,4	10,8	188
10	CC	3,75	1,83	0,7	0,5	1,4	11,5	235
16	CC	4,65	1,15	0,7	0,50	1,4	12,4	300
25	CC	5,80	0,727	0,9	0,50	1,4	13,9	413
35	CC	6,85	0,524	0,9	0,50	1,4	15,0	514
50	CC	8,00	0,387	1,0	0,50	1,4	16,3	651
70	CC	9,70	0,268	1,1	0,50	1,5	18,4	890
95	CC	11,30	0,193	1,1	0,50	1,6	20,2	1145
120	CC	12,70	0,153	1,2	0,50	1,6	21,8	1396
150	CC	14,13	0,124	1,4	0,50	1,7	23,8	1696
185	CC	15,70	0,0991	1,6	0,50	1,7	25,8	2056
240	CC	18,03	0,0754	1,7	0,50	1,8	28,5	2632
300	CC	20,40	0,0601	1,8	0,50	1,9	31,2	3294
400	CC	23,20	0,0470	2,0	0,50	2,0	35,0	4210
500	CC	26,20	0,0366	2,2	0,50	2,1	38,6	5278
630	CC	30,20	0,0283	2,4	0,50	2,3	43,3	6893

– CC : Ruột dẫn tròn xoắn ép chặt

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

5.2 – CÁP CXE/DSTA/FRT-LSHF – 2 ĐẾN 4 LÕI.

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày băng thép danh nghĩa Nominal thickness of steel tape			Chiều dày vỏ danh nghĩa Nominal thickness of sheath			Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter			Khối lượng cáp *gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km
1,5	7/0,52	1,56	12,10	0,7	0,2	0,2	0,2	1,8	1,8	1,8	13,0	13,4	14,2	259	283	320
2,5	7/0,67	2,01	7,41	0,7	0,2	0,2	0,2	1,8	1,8	1,8	13,9	14,4	15,3	304	338	388
4	7/0,85	2,55	4,61	0,7	0,2	0,2	0,2	1,8	1,8	1,8	14,9	15,6	16,6	365	415	483
6	7/1,04	3,12	3,08	0,7	0,2	0,2	0,2	1,8	1,8	1,8	16,1	16,8	18,0	438	507	598
10	CC	3,75	1,83	0,7	0,2	0,2	0,2	1,8	1,8	1,8	16,5	17,4	18,7	492	600	730
16	CC	4,65	1,15	0,7	0,2	0,2	0,2	1,8	1,8	1,8	18,3	19,3	20,9	640	799	986
25	CC	5,80	0,727	0,9	0,2	0,2	0,2	1,8	1,8	1,8	21,4	22,7	24,6	901	1146	1432
35	CC	6,85	0,524	0,9	0,2	0,2	0,2	1,8	1,8	1,8	23,5	24,9	27,2	1131	1460	1838
50	CC	8,00	0,387	1,0	0,2	0,2	0,2	1,8	1,8	1,9	26,2	27,8	30,6	1445	1886	2403
70	CC	9,70	0,268	1,1	0,2	0,2	0,2	1,9	1,9	2,0	30,2	32,5	35,8	1984	2651	3392
95	CC	11,30	0,193	1,1	0,2	0,2	0,5	2,0	2,1	2,2	34,0	36,3	41,2	2581	3450	4929
120	CC	12,70	0,153	1,2	0,5	0,5	0,5	2,1	2,2	2,4	38,6	41,2	45,9	3630	4751	6091
150	CC	14,13	0,124	1,4	0,5	0,5	0,5	2,3	2,4	2,5	42,6	45,9	50,9	4381	5805	7413
185	CC	15,70	0,0991	1,6	0,5	0,5	0,5	2,4	2,5	2,7	47,1	50,7	56,0	5321	7056	9015
240	CC	18,03	0,0754	1,7	0,5	0,5	0,5	2,6	2,7	2,9	52,9	56,9	62,9	6749	9023	11562
300	CC	20,40	0,0601	1,8	0,5	0,5	0,5	2,7	2,9	3,1	58,7	62,9	69,5	8372	11211	14413
400	CC	23,20	0,0470	2,0	0,5	0,5	0,5	3,0	3,1	3,4	65,6	70,1	78,5	10527	14144	18382

– CC : Ruột dẫn tròn xoắn ép chặt

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

5.3 – CÁP CXE/DSTA/FRT-LSHF – 3 PHA + 1 TRUNG TÍNH

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày băng thép danh nghĩa Nominal thickness of steel tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng gần đúng *⁽⁾** Approx. overall diameter	Khối lượng cáp gần đúng *⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		Chiều dày vỏ danh nghĩa Nominal thickness of sheath		Khối lượng cáp gần đúng *⁽⁾** Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	mm	kg/km
3×4 + 1×2,5	4	7/0,85	2,55	0,7	4,61	2,5	7/0,67	2,01	0,7	7,41	0,2	1,8	16,3	457
3×6 + 1×4	6	7/1,04	3,12	0,7	3,08	4	7/0,85	2,55	0,7	4,61	0,2	1,8	17,6	567
3×10 + 1×6	10	CC	3,75	0,7	1,83	6	7/1,04	3,12	0,7	3,08	0,2	1,8	19,1	737
3×16 + 1×10	16	CC	4,65	0,7	1,15	10	CC	3,75	0,7	1,83	0,2	1,8	20,3	921
3×25 + 1×16	25	CC	5,80	0,9	0,727	16	CC	4,65	0,7	1,15	0,2	1,8	23,7	1318
3×35 + 1×16	35	CC	6,85	0,9	0,524	16	CC	4,65	0,7	1,15	0,2	1,8	25,6	1621
3×35 + 1×25	35	CC	6,85	0,9	0,524	25	CC	5,80	0,9	0,727	0,2	1,8	26,5	1736
3×50 + 1×25	50	CC	8,00	1,0	0,387	25	CC	5,80	0,9	0,727	0,2	1,8	29,0	2148
3×50 + 1×35	50	CC	8,00	1,0	0,387	35	CC	6,85	0,9	0,524	0,2	1,9	29,8	2263
3×70 + 1×35	70	CC	9,70	1,1	0,268	35	CC	6,85	0,9	0,524	0,2	2,0	33,8	3007
3×70 + 1×50	70	CC	9,70	1,1	0,268	50	CC	8,00	1,0	0,387	0,2	2,0	34,6	3152
3×95 + 1×50	95	CC	11,30	1,1	0,193	50	CC	8,00	1,0	0,387	0,5	2,1	38,9	4386
3×95 + 1×70	95	CC	11,30	1,1	0,193	70	CC	9,70	1,1	0,268	0,5	2,2	40,3	4660
3×120 + 1×70	120	CC	12,70	1,2	0,153	70	CC	9,70	1,1	0,268	0,5	2,3	43,3	5484
3×120 + 1×95	120	CC	12,70	1,2	0,153	95	CC	11,30	1,1	0,193	0,5	2,3	44,3	5756
3×150 + 1×70	150	CC	14,13	1,4	0,124	70	CC	9,70	1,1	0,268	0,5	2,4	47,2	6486
3×150 + 1×95	150	CC	14,13	1,4	0,124	95	CC	11,30	1,1	0,193	0,5	2,4	48,2	6763
3×185 + 1×95	185	CC	15,70	1,6	0,0991	95	CC	11,30	1,1	0,193	0,5	2,6	52,6	7991
3×185 + 1×120	185	CC	15,70	1,6	0,0991	120	CC	12,70	1,2	0,153	0,5	2,6	53,5	8274
3×240 + 1×120	240	CC	18,03	1,7	0,0754	120	CC	12,70	1,2	0,153	0,5	2,8	58,9	10185
3×240 + 1×150	240	CC	18,03	1,7	0,0754	150	CC	14,13	1,4	0,124	0,5	2,8	60,0	10519
3×240 + 1×185	240	CC	18,03	1,7	0,0754	185	CC	15,70	1,6	0,0991	0,5	2,8	61,2	10921
3×300 + 1×150	300	CC	20,40	1,8	0,0601	150	CC	14,13	1,4	0,124	0,5	2,9	64,8	12621
3×300 + 1×185	300	CC	20,40	1,8	0,0601	185	CC	15,70	1,6	0,0991	0,5	3,0	66,2	13054
3×400 + 1×185	400	CC	23,20	2,0	0,047	185	CC	15,70	1,6	0,0991	0,5	3,2	72,8	15944
3×400 + 1×240	400	CC	23,20	2,0	0,047	240	CC	18,03	1,7	0,0754	0,5	3,2	74,7	16651

– CC : Ruột dẫn tròn xoắn ép chặt –

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
