CADIVI CXE/FRT-LSHF – 0,6/1 kV

Liên hệ

Cấp điện áp U₀/U đến: 0,6/1 kV.
Điện áp thử đến: 3,5 kV (5 phút).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90⁰C.

Thương hiệu	CADIVI

SKU: CD-74772 Danh mục: Dây cáp điện Thẻ: Cáp Điện Lực Chậm Cháy Hạ Thế Thương hiệu: CADIVI

CXE/FRT-LSHF – 0,6/1 kV | CÁP CHẬM CHÁY ÍT KHÓI, KHÔNG HALOGEN, RUỘT ĐỒNG, CÁCH ĐIỆN XLPE, VỎ LSHF

TỔNG QUAN

Cáp chậm cháy ít khói không halogen CXE/FRT-LSHF được thiết kế để hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các công trình… cấp điện áp 0,6/1 kV, lắp đặt cố định.
Ít khói: Cáp LSHF khi gặp lửa không sinh ra nhiều khói, giữ an toàn cho khu vực đông người để thoát hiểm.
Không sinh khí halogen: Cáp LSHF khi gặp lửa không sinh khí halogen, do đó không tạo ra axit làm hại cho người và thiết bị.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1 / IEC 60502-1
TCVN 6612 / IEC 60228
IEC 60332-1,3
BS 4066-1,3
IEC 60754-1,2; IEC 61034-2
BS 6425-1,2; BS 7622-2

NHẬN BIẾT LÕI

Bằng băng màu:
+ Cáp 1 lõi: Màu tự nhiên, không băng màu.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – không băng màu.
Hoặc theo yêu cầu khách hàng.

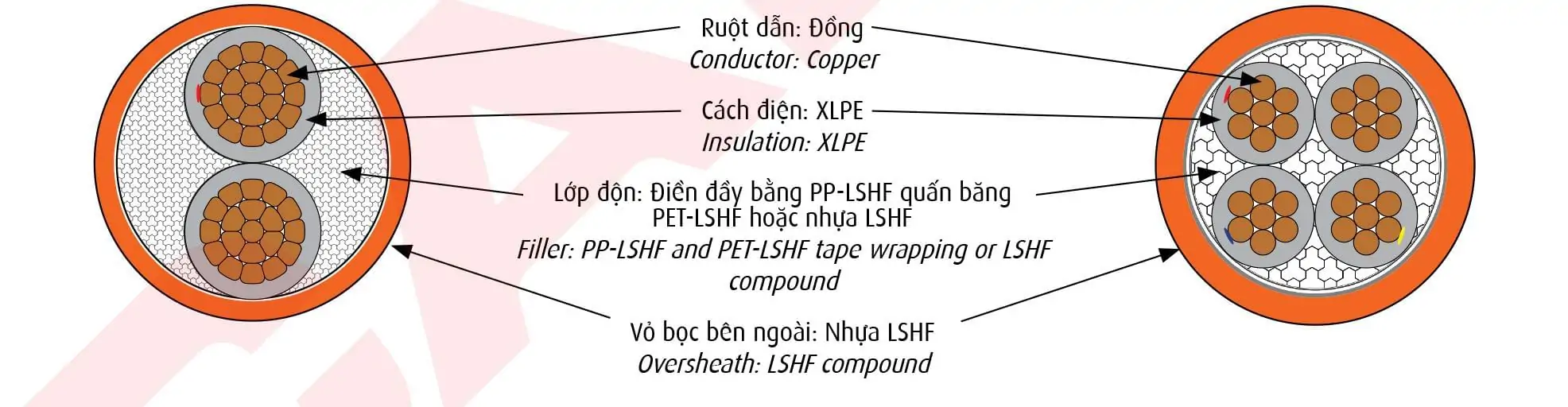

CẤU TRÚC

CADIVI CXE/FRT-LSHF – 0,6/1 kV

ĐẶC TÍNH KỸ THUẬT

Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250⁰C.
Cáp chậm cháy có đặc điểm truyền lửa chậm nên khó bắt cháy.
Cáp phát sinh ít khói, không phát sinh khí độc trong quá trình cháy.
Bó cáp có khả năng tự tắt sau khi loại bỏ nguồn lửa.

5.1 Cáp CXE/FRT-LSHF – 1 đến 4 lõi

Ruột dẫn Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày vỏ danh nghĩa Nominal thickness of sheath				*Đường kính tổng gần đúng⁽⁾** Approx. overall diameter				*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core	1 Lõi Core	2 Lõi Core	3 Lõi Core	4 Lõi Core
mm²	N⁰/mm	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km	kg/km
1,5	7/0,52	1,56	12,10	0,7	1,4	1,8	1,8	1,8	5,3	9,0	9,4	10,2	42	113	130	156
2,5	7/0,67	2,01	7,41	0,7	1,4	1,8	1,8	1,8	5,7	9,9	10,4	11,3	54	147	173	210
4	7/0,85	2,55	4,61	0,7	1,4	1,8	1,8	1,8	6,3	10,9	11,6	12,6	72	195	234	288
6	7/1,04	3,12	3,08	0,7	1,4	1,8	1,8	1,8	6,8	12,1	12,8	14,0	95	253	310	386
10	CC	3,75	1,83	0,7	1,4	1,8	1,8	1,8	7,5	14,1	15,0	16,3	135	334	432	547
16	CC	4,65	1,15	0,7	1,4	1,8	1,8	1,8	8,4	15,9	16,9	18,5	190	462	610	779
25	CC	5,80	0,727	0,9	1,4	1,8	1,8	1,8	9,9	19,0	20,3	22,2	286	688	919	1183
35	CC	6,85	0,524	0,9	1,4	1,8	1,8	1,8	11,0	21,1	22,5	24,8	376	895	1208	1561
50	CC	8,00	0,387	1,0	1,4	1,8	1,8	1,9	12,3	23,8	25,4	28,2	499	1179	1602	2090
70	CC	9,70	0,268	1,1	1,4	1,8	1,9	2,0	14,2	27,6	29,7	33,0	710	1663	2292	2997
95	CC	11,30	0,193	1,1	1,5	2,0	2,0	2,1	16,0	31,2	33,4	37,1	947	2208	3038	3978
120	CC	12,70	0,153	1,2	1,5	2,1	2,1	2,3	17,6	34,6	37,0	41,3	1180	2757	3802	5000
150	CC	14,13	0,124	1,4	1,6	2,2	2,3	2,4	19,6	38,4	41,3	46,7	1460	3402	4714	6220
185	CC	15,70	0,0991	1,6	1,6	2,3	2,4	2,6	21,6	42,5	46,5	51,8	1798	4197	5867	7705
240	CC	18,03	0,0754	1,7	1,7	2,5	2,6	2,8	24,3	48,8	52,4	58,3	2347	5510	7645	10043
300	CC	20,40	0,0601	1,8	1,8	2,7	2,8	3,0	27,0	54,3	58,3	64,9	2981	6973	9693	12737
400	CC	23,20	0,0470	2,0	1,9	2,9	3,1	3,3	30,4	–	–	–	3833	–	–	–
500	CC	26,20	0,0366	2,2	2,0	–	–	–	34,0	–	–	–	4863	–	–	–
630	CC	30,20	0,0283	2,4	2,2	–	–	–	38,8	–	–	–	6429	–	–	–

5.2 Cáp CXE/FRT-LSHF – 3 pha + 1 trung tính

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng⁽⁾** Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Chiều dày vỏ danh nghĩa Nominal thickness of sheath		*Khối lượng cáp gần đúng⁽⁾** Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	kg/km
3×4 + 1×2,5	4	7/0,85	2,55	0,7	4,61	2,5	7/0,67	2,01	0,7	7,41	1,8	12,3	266
3×6 + 1×4	6	7/1,04	3,12	0,7	3,08	4	7/0,85	2,55	0,7	4,61	1,8	13,6	358
3×10 + 1×6	10	CC	3,75	0,7	1,83	6	7/1,04	3,12	0,7	3,08	1,8	15,9	506
3×16 + 1×10	16	7/1,70	4,65	0,7	1,15	10	7/1,35	3,75	0,7	1,83	1,8	17,9	720
3×25 + 1×16	25	CC	5,80	0,9	0,727	16	CC	4,65	0,7	1,15	1,8	21,3	1080
3×35 + 1×16	35	CC	6,85	0,9	0,524	16	CC	4,65	0,7	1,15	1,8	23,2	1361
3×35 + 1×25	35	CC	6,85	0,9	0,524	25	CC	5,80	0,9	0,727	1,8	24,1	1466
3×50 + 1×25	50	CC	8,00	1,0	0,387	25	CC	5,80	0,9	0,727	1,8	26,6	1850
3×50 + 1×35	50	CC	8,00	1,0	0,387	35	CC	6,85	0,9	0,524	1,8	27,2	1947
3×70 + 1×35	70	CC	9,70	1,1	0,268	35	CC	6,85	0,9	0,524	1,9	30,9	2622
3×70 + 1×50	70	CC	9,70	1,1	0,268	50	CC	8,00	1,0	0,387	2,0	31,8	2771
3×95 + 1×50	95	CC	11,30	1,1	0,193	50	CC	8,00	1,0	0,387	2,1	34,9	3504
3×95 + 1×70	95	CC	11,30	1,1	0,193	70	CC	9,70	1,1	0,268	2,1	36,1	3734
3×120 + 1×70	120	CC	12,70	1,2	0,153	70	CC	9,70	1,1	0,268	2,2	39,2	4485
3×120 + 1×95	120	CC	12,70	1,2	0,153	95	CC	11,30	1,1	0,193	2,2	40,1	4733
3×150 + 1×70	150	CC	14,13	1,4	0,124	70	CC	9,70	1,1	0,268	2,3	42,7	5359
3×150 + 1×95	150	CC	14,13	1,4	0,124	95	CC	11,30	1,1	0,193	2,4	43,8	5630
3×185 + 1×95	185	CC	15,70	1,6	0,0991	95	CC	11,30	1,1	0,193	2,5	48,4	6761
3×185 + 1×120	185	CC	15,70	1,6	0,0991	120	CC	12,70	1,2	0,153	2,5	49,3	7020
3×240 + 1×120	240	CC	18,03	1,7	0,0754	120	CC	12,70	1,2	0,153	2,7	54,3	8763
3×240 + 1×150	240	CC	18,03	1,7	0,0754	150	CC	14,13	1,4	0,124	2,7	55,4	9069
3×240 + 1×185	240	CC	18,03	1,7	0,0754	185	CC	15,70	1,6	0,0991	2,8	56,8	9464
3×300 + 1×150	300	CC	20,40	1,8	0,0601	150	CC	14,13	1,4	0,124	2,9	60,4	11077
3×300 + 1×185	300	CC	20,40	1,8	0,0601	185	CC	15,70	1,6	0,0991	2,9	61,6	11456
3×400 + 1×185	400	CC	23,20	2,0	0,047	185	CC	15,70	1,6	0,0991	3,1	68,6	14222
3×400 + 1×240	400	CC	23,20	2,0	0,047	240	CC	18,03	1,7	0,0754	3,2	70,3	14854

CC : Ruột dẫn tròn xoắn ép chặt –

(*) Giá trị tham khảo: để phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
