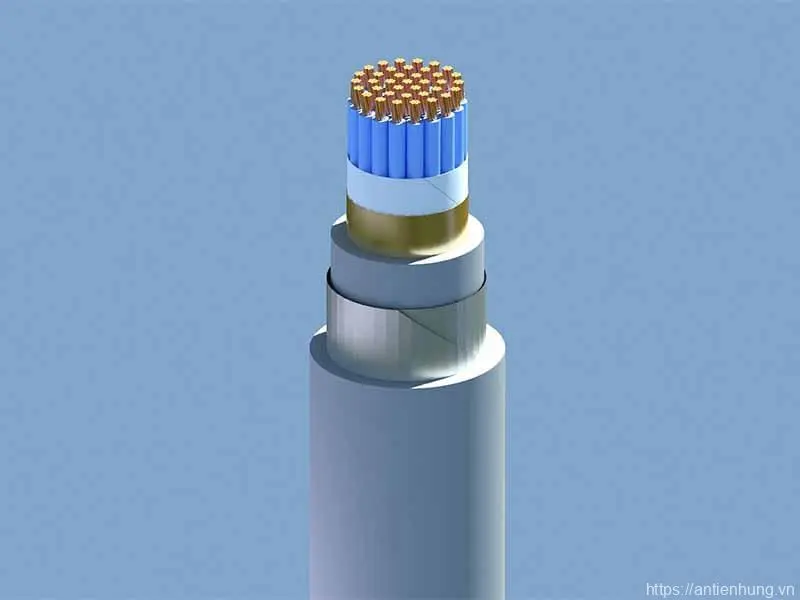

Cáp điều khiển Cadivi DVV/Sc/SWA – 0,6/1 kV

Liên hệ

Cấp điện áp U₀/U: 0,6/1 kV.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160^oC.

Thương hiệu	CADIVI

SKU: CD-74855 Danh mục: Dây cáp điện Thẻ: Cáp điều khiển Thương hiệu: CADIVI

DVV/Sc/SWA – 0,6/1 kV | CÁP ĐIỀU KHIỂN RUỘT ĐỒNG, CÁCH ĐIỆN PVC, CÓ MÀN CHẮN CHỐNG NHIỄU, GIÁP SỢI THÉP, VỎ PVC

TỔNG QUAN

Cáp điều khiển có màn chắn chống nhiễu DVV/Sc/ SWA sử dụng cho mạch điều khiển, cấp điện áp 0,6/1 kV, tần số 50Hz, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1 / IEC 60502-1
•TCVN 6612 / IEC 60228
•Hoặc JIS C 3401-1992

NHẬN BIẾT LÕI

Bằng màu cách điện hoặc bằng số trên cách điện.
•Số lõi cáp: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37.
•Hoặc theo yêu cầu khách hàng.

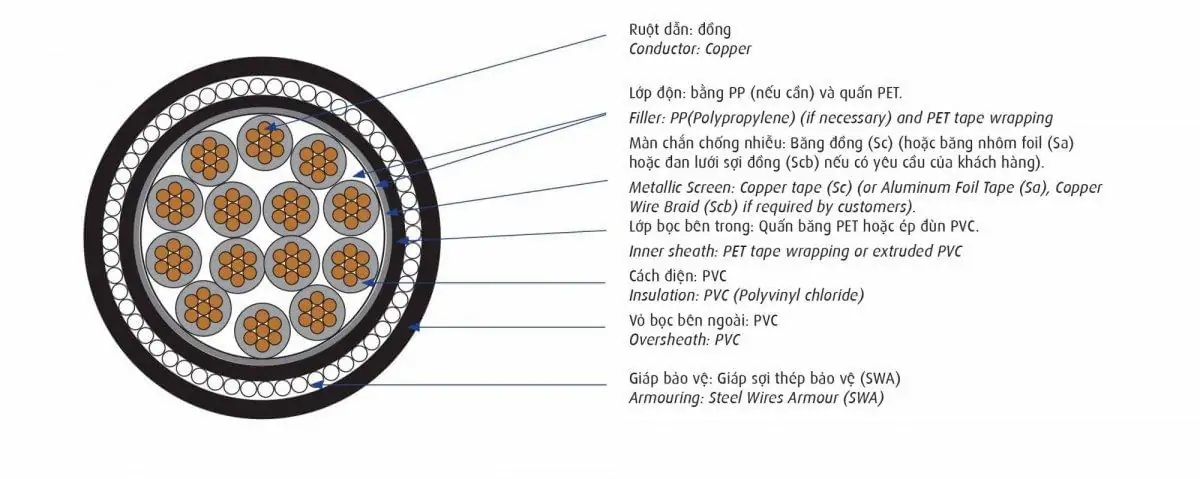

CẤU TRÚC

Cáp điều khiển Cadivi DVV/Sc/SWA – 0,6/1 kV

ĐẶC TÍNH KỸ THUẬT

Ruột dẫn – Conductor			Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C
Tiết diện danh định	Số sợi/đường kính sợi danh nghĩa	Đường kính ruột dẫn gần đúng (*)	Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C
Nominal area	Number/Nominal Dia.of wire	Approx.conductor diameter	Nominal thickness of insulation	Max. DC resistance at 20⁰C
mm²	N⁰/mm	mm	mm	Ω/km
0,5	1/0,80	0,80	0,8	36,0
0,75	1/0,97	0,97	0,8	24,5
1	7/0,425	1,275	0,8	18,1
1,25	7/0,45	1,35	0,8	16,8
1,5	7/0,52	1,56	0,8	12,1
2	7/0,60	1,80	0,8	9,42
2,5	7/0,67	2,01	0,8	7,41
3	7/0,75	2,25	1,0	6,18
3,5	7/0,80	2,40	1,0	5,30
4	7/0,85	2,55	1,0	4,61
5,5	7/1,00	3,00	1,0	3,40
6	7/1,04	3,12	1,0	3,08
8	7/1,20	3,60	1,0	2,36
10	7/1,35	4,05	1,0	1,83
11	7/1,40	4,20	1,0	1,71
14	7/1,60	4,80	1,0	1,33
16	7/1,70	5,10	1,0	1,15

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Tiết diện danh nghĩa Nominal area	2 lõi – 2 cores				3 lõi – 3 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,80	1,8	12,4	258	0,80	1,8	12,8	281
0,75	0,80	1,8	12,8	276	0,80	1,8	13,2	298
1	0,80	1,8	13,4	300	0,80	1,8	13,9	331
1,25	0,80	1,8	13,5	309	0,80	1,8	14,0	337
1,5	0,80	1,8	14,0	328	0,80	1,8	14,5	364
2	0,80	1,8	14,4	354	0,80	1,8	15,0	396
2,5	0,80	1,8	14,9	379	0,80	1,8	15,4	427
3	1,25	1,8	16,1	434	1,25	1,8	17,7	617
3,5	1,25	1,8	16,4	452	1,25	1,8	18,0	646
4	1,25	1,8	16,7	474	1,25	1,8	18,4	675
5,5	1,25	1,8	18,5	659	1,25	1,8	19,3	757
6	1,25	1,8	18,8	672	1,25	1,8	19,6	775
8	1,25	1,8	19,7	757	1,25	1,8	20,6	881
10	1,25	1,8	20,6	834	1,25	1,8	21,6	980
11	1,25	1,8	20,9	864	1,25	1,8	21,9	1018
14	1,25	1,8	22,1	979	1,25	1,8	23,2	1167
16	1,25	1,8	22,7	1034	1,25	1,8	23,9	1251

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Tiết diện danh nghĩa Nominal area	4 lõi – 4 cores				5 lõi – 5 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,80	1,8	13,4	308	0,80	1,8	14,1	338
0,75	0,80	1,8	13,9	333	0,80	1,8	14,6	362
1	0,80	1,8	14,6	370	0,80	1,8	15,4	409
1,25	0,80	1,8	14,8	378	0,80	1,8	15,6	419
1,5	0,80	1,8	15,3	411	0,80	1,8	16,2	456
2	0,80	1,8	15,9	449	0,80	1,8	16,8	504
2,5	0,80	1,8	16,4	485	0,80	1,8	17,4	547
3	1,25	1,8	18,8	706	1,25	1,8	20,0	783
3,5	1,25	1,8	19,2	730	1,25	1,8	20,4	822
4	1,25	1,8	19,6	765	1,25	1,8	20,8	862
5,5	1,25	1,8	20,6	875	1,25	1,8	22,0	989
6	1,25	1,8	20,9	908	1,25	1,8	22,4	1027
8	1,25	1,8	22,1	1027	1,60	1,8	24,4	1317
10	1,25	1,8	23,2	1159	1,60	1,8	25,6	1474
11	1,60	1,8	24,2	1345	1,60	1,8	26,0	1535
14	1,60	1,8	25,7	1533	1,60	1,8	27,6	1773
16	1,60	1,8	26,4	1649	1,60	1,8	28,4	1908

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Tiết diện danh nghĩa Nominal area	7 lõi – 7 cores				8 lõi – 8 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,80	1,8	14,8	376	1,25	1,8	16,8	535
0,75	0,80	1,8	15,4	410	1,25	1,8	17,4	575
1	0,80	1,8	16,3	465	1,25	1,8	18,5	649
1,25	0,80	1,8	16,5	481	1,25	1,8	18,7	664
1,5	0,80	1,8	17,1	528	1,25	1,8	19,4	728
2	1,25	1,8	18,7	710	1,25	1,8	20,3	803
2,5	1,25	1,8	19,4	776	1,25	1,8	21,0	875
3	1,25	1,8	21,3	923	1,60	1,8	23,9	1173
3,5	1,25	1,8	21,7	971	1,60	1,8	24,4	1233
4	1,25	1,8	22,2	1022	1,60	1,8	24,9	1296
5,5	1,60	1,8	24,2	1322	1,60	1,8	26,5	1497
6	1,60	1,8	24,6	1360	1,60	1,8	26,9	1557
8	1,60	1,8	26,0	1571	1,60	1,8	28,6	1793
10	1,60	1,8	27,4	1789	1,60	1,8	30,1	2038
11	1,60	1,8	27,8	1849	1,60	1,9	30,8	2136
14	1,60	1,8	29,6	2172	–	–	–	–
16	1,60	1,8	30,5	2344	–	–	–	–

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Tiết diện danh nghĩa Nominal area	10 lõi – 10 cores				12 lõi – 12 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	1,25	1,8	18,1	602	1,25	1,8	18,5	637
0,75	1,25	1,8	18,8	658	1,25	1,8	19,2	699
1	1,25	1,8	20,0	742	1,25	1,8	20,5	792
1,25	1,25	1,8	20,3	761	1,25	1,8	20,8	813
1,5	1,25	1,8	21,2	834	1,25	1,8	21,7	905
2	1,25	1,8	22,1	932	1,25	1,8	22,7	1004
2,5	1,25	1,8	23,0	1016	1,25	1,8	23,6	1100
3	1,60	1,8	26,2	1354	1,60	1,8	26,9	1481
3,5	1,60	1,8	26,8	1441	1,60	1,8	27,5	1562
4	1,60	1,8	27,4	1514	1,60	1,8	28,2	1646
5,5	1,60	1,8	29,2	1751	1,60	1,8	30,0	1931
6	1,60	1,8	29,7	1821	1,60	1,8	30,5	2011
8	1,60	1,9	31,8	2131	1,60	2,0	32,9	2361
10	1,60	1,9	33,6	2423	1,60	2,0	34,8	2713
11	2,00	2,1	35,8	2822	2,00	2,1	36,8	3133

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Tiết diện danh nghĩa Nominal area	14 lõi – 14 cores				16 lõi – 16 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	1,25	1,8	19,1	676	1,25	1,8	19,8	725
0,75	1,25	1,8	19,9	745	1,25	1,8	20,6	799
1	1,25	1,8	21,2	845	1,25	1,8	22,1	909
1,25	1,25	1,8	21,5	879	1,25	1,8	22,4	946
1,5	1,25	1,8	22,5	971	1,25	1,8	23,4	1056
2	1,60	1,8	24,2	1231	1,60	1,8	25,2	1331
2,5	1,60	1,8	25,2	1335	1,60	1,8	26,2	1446
3	1,60	1,8	28,0	1616	1,60	1,8	29,2	1750
3,5	1,60	1,8	28,6	1707	1,60	1,8	29,9	1850
4	1,60	1,8	29,3	1801	1,60	1,8	30,6	1970
5,5	1,60	1,9	31,5	2134	1,60	1,9	32,9	2338
6	1,60	1,9	32,0	2224	1,60	1,9	33,5	2438
8	2,00	2,0	35,1	2860	2,00	2,1	37,3	3189
10	2,00	2,0	37,1	3269	2,00	2,1	39,4	3645
11	2,00	2,2	38,5	3475	2,00	2,2	40,3	3822

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Tiết diện danh nghĩa Nominal area	19 lõi – 19 cores				24 lõi – 24 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	1,6	1,8	21,2	897	1,6	1,8	23,6	1062
0,75	1,6	1,8	22,1	992	1,6	1,8	24,7	1158
1	1,6	1,8	23,6	1132	1,6	1,8	26,5	1338
1,25	1,6	1,8	24,0	1164	1,6	1,8	26,9	1393
1,5	1,6	1,8	25,0	1290	1,6	1,8	28,2	1545
2	1,6	1,8	26,2	1443	1,6	1,9	29,8	1756
2,5	1,6	1,8	27,3	1590	1,6	1,9	31,1	1934
3	1,6	1,9	30,7	1940	2,0	2,1	36,5	2658
3,5	1,6	1,9	31,4	2070	2,0	2,1	37,4	2834
4	1,6	1,9	32,2	2190	–	–	–	–
5,5	1,6	2,0	34,6	2625	–	–	–	–
6	1,6	2,0	35,2	2740	–	–	–	–
8	2,0	2,1	39,0	3545	–	–	–	–
10	2,0	2,1	41,2	4091	–	–	–	–
11	2,0	2,3	42,3	4310	–	–	–	–

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Tiết diện danh định Nominal area	27 lõi – 27 cores				30 lõi – 30 cores
Tiết diện danh định Nominal area	Đường kính sợi giáp danh định Nominal diameter of armour wire	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass	Đường kính sợi giáp danh định Nominal diameter of armour wire	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	1,6	1,8	24,0	1098	1,6	1,8	24,6	1154
0,75	1,6	1,8	25,0	1218	1,6	1,8	25,7	1283
1	1,6	1,8	26,9	1410	1,6	1,8	27,7	1487
1,25	1,6	1,8	27,4	1470	1,6	1,8	28,1	1552
1,5	1,6	1,8	28,7	1634	1,6	1,8	29,5	1746
2	1,6	1,9	30,3	1863	1,6	1,9	31,2	1976
2,5	1,6	1,9	31,6	2057	1,6	1,9	32,6	2203
3	2,0	2,1	37,1	2824	2,0	2,1	38,2	3023
3,5	2,0	2,1	38,0	3014	2,0	2,1	39,2	3229

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Tiết diện danh nghĩa Nominal area	33 lõi – 33 cores				37 lõi – 37 cores
Tiết diện danh nghĩa Nominal area	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass	Đường kính sợi giáp danh nghĩa Nominal diameter of armour wire	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	1,6	1,8	25,3	1226	1,6	1,9	26,2	1302
0,75	1,6	1,8	26,5	1363	1,6	1,9	27,4	1452
1	1,6	1,8	28,5	1580	1,6	1,9	29,5	1686
1,25	1,6	1,8	29,0	1649	1,6	1,9	30,1	1761
1,5	1,6	1,8	30,4	1841	1,6	1,9	31,5	1986
2	1,6	1,9	32,2	2105	1,6	2,0	33,4	2274
2,5	1,6	1,9	33,6	2348	1,6	2,0	34,9	2541
3	2,0	2,2	39,6	3239	2,0	2,2	40,9	3480
3,5	2,0	2,2	40,6	3434	2,0	2,2	42,0	3695

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
