Cáp điều khiển Cadivi DXV – 0,6/1kV
Liên hệ
- Cấp điện áp U0/U: 0,6/1 kV.
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
| Thương hiệu | CADIVI |
|---|
DXV – 0,6/1kV | CÁP ĐIỀU KHIỂN RUỘT ĐỒNG, CÁCH ĐIỆN XLPE, KHÔNG MÀN CHẮN CHỐNG NHIỄU, VỎ PVC
TỔNG QUAN
Cáp điều khiển không màn chắn chống nhiễu DXV sử dụng cho mạch điều khiển, cấp điện áp 0,6/1 kV, tần số 50Hz, lắp đặt cố định.
TIÊU CHUẨN ÁP DỤNG
TCVN 5935-1 / IEC 60502-1
•TCVN 6612 / IEC 60228
•Hoặc JIS C 3401-1992
NHẬN BIẾT LÕI
Bằng số trên cách điện.
•Số lõi cáp: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37.
•Hoặc theo yêu cầu khách hàng.

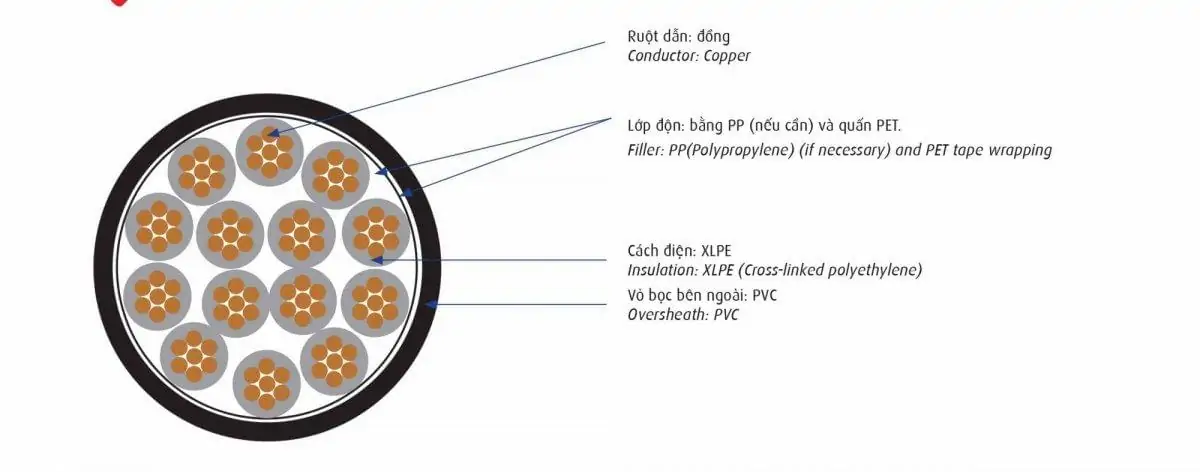

CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
| Ruột dẫn – Conductor | Chiều dày cách điện danh định | Điện trở DC tối đa ở 200C | ||
| Tiết diện danh định | Số sợi/đường kính sợi danh nghĩa | Đường kính ruột dẫn gần đúng (*) | ||
| Nominal area | Number/Nominal Dia.of wire | Approx.conductor diameter | Nominal thickness of insulation | Max.DC resistance at 200C |
| mm2 | N0/mm | mm | mm | Ω/km |
| 0,5 | 1/0,8 | 0,80 | 0,7 | 36,0 |
| 0,75 | 1/0,97 | 0,97 | 0,7 | 24,5 |
| 1 | 7/0,425 | 1,275 | 0,7 | 18,1 |
| 1,25 | 7/0,45 | 1,35 | 0,7 | 16,8 |
| 1,5 | 7/0,52 | 1,56 | 0,7 | 12,1 |
| 2 | 7/0,6 | 1,80 | 0,7 | 9,42 |
| 2,5 | 7/0,67 | 2,01 | 0,7 | 7,41 |
| 3 | 7/0,75 | 2,25 | 0,7 | 6,18 |
| 3,5 | 7/0,8 | 2,40 | 0,7 | 5,30 |
| 4 | 7/0,85 | 2,55 | 0,7 | 4,61 |
| 5,5 | 7/1,0 | 3,00 | 0,7 | 3,40 |
| 6 | 7/1,04 | 3,12 | 0,7 | 3,08 |
| 8 | 7/1,2 | 3,60 | 0,7 | 2,36 |
| 10 | 7/1,35 | 4,05 | 0,7 | 1,83 |
| 11 | 7/1,4 | 4,20 | 0,7 | 1,71 |
| 14 | 7/1,6 | 4,80 | 0,7 | 1,33 |
| 16 | 7/1,7 | 5,10 | 0,7 | 1,15 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
| Tiết diện
danh nghĩa Nominal area |
2 lõi – 2 cores | 3 lõi – 3 cores | ||||
| Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
|
| mm2 | mm | mm | kg/km | mm | mm | kg/km |
| 0,5 | 1,8 | 7,8 | 62 | 1,8 | 8,2 | 71 |
| 0,75 | 1,8 | 8,2 | 69 | 1,8 | 8,6 | 82 |
| 1,0 | 1,8 | 8,8 | 80 | 1,8 | 9,2 | 96 |
| 1,25 | 1,8 | 8,9 | 84 | 1,8 | 9,4 | 101 |
| 1,5 | 1,8 | 9,4 | 95 | 1,8 | 9,8 | 116 |
| 2,0 | 1,8 | 9,8 | 109 | 1,8 | 10,4 | 135 |
| 2,5 | 1,8 | 10,3 | 123 | 1,8 | 10,8 | 154 |
| 3,0 | 1,8 | 10,7 | 139 | 1,8 | 11,3 | 177 |
| 3,5 | 1,8 | 11,0 | 150 | 1,8 | 11,6 | 192 |
| 4,0 | 1,8 | 11,3 | 162 | 1,8 | 12,0 | 208 |
| 5,5 | 1,8 | 12,2 | 199 | 1,8 | 12,9 | 261 |
| 6,0 | 1,8 | 12,5 | 210 | 1,8 | 13,2 | 276 |
| 8,0 | 1,8 | 13,4 | 257 | 1,8 | 14,2 | 342 |
| 10 | 1,8 | 14,3 | 305 | 1,8 | 15,2 | 411 |
| 11 | 1,8 | 14,6 | 322 | 1,8 | 15,5 | 435 |
| 14 | 1,8 | 15,8 | 396 | 1,8 | 16,8 | 541 |
| 16 | 1,8 | 16,4 | 437 | 1,8 | 17,5 | 599 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
| Tiết diện
danh nghĩa Nominal area |
4 lõi – 4 cores | 5 lõi – 5 cores | ||||
| Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
|
| mm2 | mm | mm | kg/km | mm | mm | kg/km |
| 0,5 | 1,8 | 8,8 | 83 | 1,8 | 9,4 | 95 |
| 0,75 | 1,8 | 9,2 | 96 | 1,8 | 9,8 | 110 |
| 1,0 | 1,8 | 9,9 | 115 | 1,8 | 10,7 | 132 |
| 1,25 | 1,8 | 10,1 | 121 | 1,8 | 10,9 | 140 |
| 1,5 | 1,8 | 10,6 | 141 | 1,8 | 11,4 | 164 |
| 2,0 | 1,8 | 11,2 | 165 | 1,8 | 12,1 | 194 |
| 2,5 | 1,8 | 11,7 | 189 | 1,8 | 12,6 | 222 |
| 3,0 | 1,8 | 12,3 | 219 | 1,8 | 13,3 | 259 |
| 3,5 | 1,8 | 12,6 | 239 | 1,8 | 13,7 | 283 |
| 4,0 | 1,8 | 13,0 | 260 | 1,8 | 14,1 | 308 |
| 5,5 | 1,8 | 14,1 | 328 | 1,8 | 15,3 | 392 |
| 6,0 | 1,8 | 14,4 | 348 | 1,8 | 15,6 | 417 |
| 8,0 | 1,8 | 15,5 | 434 | 1,8 | 16,9 | 522 |
| 10 | 1,8 | 16,6 | 525 | 1,8 | 18,2 | 633 |
| 11 | 1,8 | 17,0 | 557 | 1,8 | 18,6 | 672 |
| 14 | 1,8 | 18,4 | 696 | 1,8 | 20,2 | 843 |
| 16 | 1,8 | 19,2 | 772 | 1,8 | 21,0 | 936 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
| Tiết diện
danh nghĩa Nominal area |
7 lõi – 7 cores | 8 lõi – 8 cores | ||||
| Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
|
| mm2 | mm | mm | kg/km | mm | mm | kg/km |
| 0,5 | 1,8 | 10,0 | 113 | 1,8 | 11,0 | 130 |
| 0,75 | 1,8 | 10,6 | 134 | 1,8 | 11,6 | 154 |
| 1,0 | 1,8 | 11,5 | 163 | 1,8 | 12,7 | 188 |
| 1,25 | 1,8 | 11,7 | 173 | 1,8 | 12,9 | 200 |
| 1,5 | 1,8 | 12,3 | 205 | 1,8 | 13,7 | 236 |
| 2,0 | 1,8 | 13,0 | 245 | 1,8 | 14,5 | 283 |
| 2,5 | 1,8 | 13,7 | 284 | 1,8 | 15,2 | 328 |
| 3,0 | 1,8 | 14,4 | 333 | 1,8 | 16,0 | 385 |
| 3,5 | 1,8 | 14,8 | 365 | 1,8 | 16,6 | 423 |
| 4,0 | 1,8 | 15,3 | 400 | 1,8 | 17,1 | 463 |
| 5,5 | 1,8 | 16,6 | 514 | 1,8 | 18,6 | 595 |
| 6,0 | 1,8 | 17,0 | 547 | 1,8 | 19,0 | 633 |
| 8,0 | 1,8 | 18,4 | 691 | 1,8 | 20,7 | 800 |
| 10 | 1,8 | 19,8 | 843 | 1,8 | 22,2 | 975 |
| 11 | 1,8 | 20,2 | 897 | 1,8 | 22,8 | 1038 |
| 14 | 1,8 | 22,0 | 1130 | – | – | – |
| 16 | 1,8 | 22,9 | 1258 | – | – | – |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
| Tiết diện
danh nghĩa Nominal area |
10 lõi – 10 cores | 12 lõi – 12 cores | ||||
| Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
|
| mm2 | mm | mm | kg/km | mm | mm | kg/km |
| 0,5 | 1,8 | 12.2 | 153 | 1,8 | 12,6 | 171 |
| 0,75 | 1,8 | 12.9 | 183 | 1,8 | 13,3 | 205 |
| 1,0 | 1,8 | 14.1 | 224 | 1,8 | 14,6 | 253 |
| 1,25 | 1,8 | 14.4 | 239 | 1,8 | 14,9 | 270 |
| 1,5 | 1,8 | 15.3 | 284 | 1,8 | 15,8 | 323 |
| 2,0 | 1,8 | 16.2 | 341 | 1,8 | 16,8 | 391 |
| 2,5 | 1,8 | 17.1 | 397 | 1,8 | 17,6 | 457 |
| 3,0 | 1,8 | 18.0 | 467 | 1,8 | 18,6 | 539 |
| 3,5 | 1,8 | 18.6 | 514 | 1,8 | 19,2 | 594 |
| 4,0 | 1,8 | 19.2 | 563 | 1,8 | 19,9 | 653 |
| 5,5 | 1,8 | 21.0 | 727 | 1,8 | 21,7 | 847 |
| 6,0 | 1,8 | 21.5 | 775 | 1,8 | 22,2 | 903 |
| 8,0 | 1,9 | 23.4 | 981 | 1,9 | 24,2 | 1148 |
| 10,0 | 1,9 | 25.2 | 1198 | 1,9 | 26,1 | 1406 |
| 11,0 | 1,9 | 26.0 | 1286 | 1,9 | 26,9 | 1509 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
| Tiết diện
danh nghĩa Nominal area |
14 lõi – 14 cores | 16 lõi – 16 cores | ||||
| Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
|
| mm2 | mm | mm | kg/km | mm | mm | kg/km |
| 0,5 | 1,8 | 13,1 | 190 | 1,8 | 13,8 | 209 |
| 0,75 | 1,8 | 13,9 | 230 | 1,8 | 14,6 | 254 |
| 1,0 | 1,8 | 15,2 | 284 | 1,8 | 16,0 | 315 |
| 1,25 | 1,8 | 15,6 | 304 | 1,8 | 16,4 | 338 |
| 1,5 | 1,8 | 16,5 | 366 | 1,8 | 17,4 | 407 |
| 2,0 | 1,8 | 17,6 | 444 | 1,8 | 18,5 | 496 |
| 2,5 | 1,8 | 18,5 | 520 | 1,8 | 19,5 | 582 |
| 3,0 | 1,8 | 19,5 | 615 | 1,8 | 20,6 | 690 |
| 3,5 | 1,8 | 20,2 | 680 | 1,8 | 21,3 | 763 |
| 4,0 | 1,8 | 20,9 | 748 | 1,8 | 22,0 | 840 |
| 5,5 | 1,8 | 22,8 | 972 | 1,8 | 24,1 | 1095 |
| 6,0 | 1,8 | 23,4 | 1038 | 1,8 | 24,7 | 1169 |
| 8,0 | 1,9 | 25,5 | 1322 | 2,0 | 27,1 | 1503 |
| 10,0 | 1,9 | 27,5 | 1621 | 2,0 | 29,2 | 1844 |
| 11,0 | 1,9 | 28,3 | 1740 | 2,0 | 30,1 | 1979 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
| Tiết diện
danh nghĩa Nominal area |
19 lõi – 19 cores | 24 lõi – 24 cores | ||||
| Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
|
| mm2 | mm | mm | kg/km | mm | mm | kg/km |
| 0,5 | 1,8 | 14,4 | 235 | 1,8 | 16,6 | 290 |
| 0,75 | 1,8 | 15,3 | 288 | 1,8 | 17,7 | 357 |
| 1,0 | 1,8 | 16,8 | 359 | 1,8 | 19,5 | 446 |
| 1,25 | 1,8 | 17,2 | 386 | 1,8 | 19,9 | 480 |
| 1,5 | 1,8 | 18,2 | 466 | 1,8 | 21,2 | 582 |
| 2,0 | 1,8 | 19,4 | 570 | 1,8 | 22,6 | 714 |
| 2,5 | 1,8 | 20,5 | 672 | 1,8 | 23,9 | 841 |
| 3,0 | 1,8 | 21,7 | 799 | 1,8 | 25,3 | 1002 |
| 3,5 | 1,8 | 22,4 | 884 | 1,8 | 26,2 | 1110 |
| 4,0 | 1,8 | 23,2 | 975 | – | – | – |
| 5,5 | 1,8 | 25,4 | 1275 | – | – | – |
| 6,0 | 1,8 | 26,0 | 1362 | – | – | – |
| 8,0 | 1,9 | 28,6 | 1755 | – | – | – |
| 10,0 | 1,9 | 30,9 | 2157 | – | – | – |
| 11,0 | 2,1 | 32,0 | 2327 | – | – | – |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
| Tiết diện
danh nghĩa Nominal area |
27 lõi – 27 cores | 30 lõi – 30 cores | ||||
| Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
|
| mm2 | mm | mm | kg/km | mm | mm | kg/km |
| 0,5 | 1,8 | 17,0 | 315 | 1,8 | 17,5 | 342 |
| 0,75 | 1,8 | 18,0 | 389 | 1,8 | 18,6 | 424 |
| 1,0 | 1,8 | 19,9 | 488 | 1,8 | 20,6 | 533 |
| 1,25 | 1,8 | 20,4 | 526 | 1,8 | 21,1 | 575 |
| 1,5 | 1,8 | 21,6 | 640 | 1,8 | 22,4 | 701 |
| 2,0 | 1,8 | 23,1 | 786 | 1,8 | 24,0 | 863 |
| 2,5 | 1,8 | 24,4 | 929 | 1,8 | 25,3 | 1021 |
| 3,0 | 1,8 | 25,9 | 1108 | 1,9 | 27,0 | 1231 |
| 3,5 | 1,8 | 26,8 | 1229 | 1,9 | 28,0 | 1365 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
| Tiết diện
danh nghĩa Nominal area |
33 lõi – 33 cores | 37 lõi – 37 cores | ||||
| Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
Chiều dày
vỏ danh nghĩa Nominal thickness of sheath |
Đường
kính tổng gần đúng(*) Approx. overall diameter |
Khối lượng cáp gần đúng (*)
Approx. mass
|
|
| mm2 | mm | mm | kg/km | mm | mm | kg/km |
| 0,5 | 1,8 | 18,2 | 369 | 1,8 | 18,8 | 403 |
| 0,75 | 1,8 | 19,3 | 458 | 1,8 | 20,0 | 502 |
| 1,0 | 1,8 | 21,4 | 577 | 1,8 | 22,2 | 634 |
| 1,25 | 1,8 | 21,9 | 622 | 1,8 | 22,7 | 685 |
| 1,5 | 1,8 | 23,3 | 760 | 1,8 | 24,2 | 838 |
| 2,0 | 1,8 | 24,9 | 938 | 1,8 | 25,8 | 1036 |
| 2,5 | 1,8 | 26,3 | 1111 | 1,8 | 27,3 | 1229 |
| 3,0 | 1,9 | 28,1 | 1340 | 1,9 | 29,2 | 1484 |
| 3,5 | 1,9 | 29,1 | 1487 | 1,9 | 30,2 | 1648 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
LIÊN HỆ MUA CÁP ĐIỀU KHIỂN CADIVI DXV – 0,6/1KV
AN TIẾN HƯNG – HÀ NỘI
6-8/52/169 Đường Đại Mỗ, Quận Nam Từ Liêm
Hà Nội 12000 Việt Nam
Fax: 0933911199
Email: antienhungmtv@gmail.com
AN TIẾN HƯNG – HỒ CHÍ MINH
692 Điện Biên Phủ, Phường 22, Quận Bình Thạnh
Hồ Chí Minh Việt Nam
Fax: 0911660066
Email: antienhungmtv@gmail.com
Miền Bắc
