Dây Đồng Trần Xoắn CADIVI – C
Liên hệ
Dây đồng trần xoắn – C sử dụng cho đường dây tải điện trên không, dây chống sét, tiếp đất…
| Thương hiệu | CADIVI |
|---|

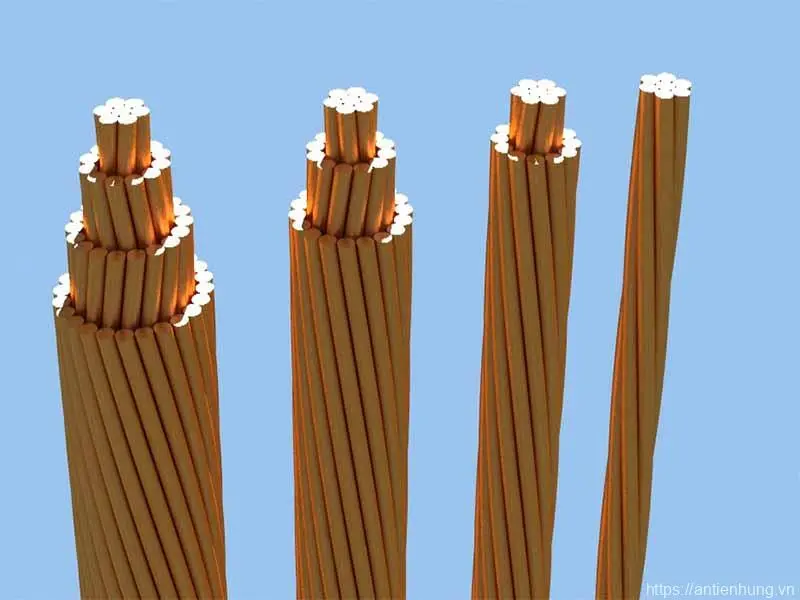

DÂY ĐỒNG TRẦN XOẮN – C
TỔNG QUAN
Dây đồng trần xoắn – C sử dụng cho đường dây tải điện trên không, dây chống sét, tiếp đất…
TIÊU CHUẨN ÁP DỤNG
TCVN 5064 – 1994; TCVN 5064 : 1994/SĐ 1 : 1995
CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
ĐẶC TÍNH KỸ THUẬT CỦA DÂY. TECHNICAL CHARACTERISTICS OF CONDUCTOR.
- Theo TCVN 5064 / According to TCVN 5064
| Tiết diện
danh định |
Số sợi/đường kính sợi danh nghĩa | Đường kính ruột dẫn gần đúng (*) | Điện trở DC
tối đa ở 20°C |
Khối lượng dây gần đúng (*) | Lực kéo đứt nhỏ nhất |
| Nominal area | Number/Nominal Dia.of wire | Approx. conductor diameter | Max. DC resistance at 20°C | Approx. mass | Minimum breaking load
|
| mm2 | N0 /mm | mm | Ω/km | kg/km | N |
| 10 | 7/1,35 | 4,05 | 1,8197 | 90 | 3758 |
| 16 | 7/1,70 | 5,10 | 1,1573 | 143 | 6031 |
| 25 | 7/2,13 | 6,39 | 0,7336 | 224 | 9463 |
| 35 | 7/2,51 | 7,53 | 0,5238 | 311 | 13141 |
| 50 | 7/3,00 | 9,00 | 0,3688 | 444 | 17455 |
| 70 | 19/2,13 | 10,65 | 0,2723 | 611 | 27115 |
| 95 | 19/2,51 | 12,55 | 0,1944 | 849 | 37637 |
| 120 | 19/2,80 | 14,00 | 0,1560 | 1056 | 46845 |
| 150 | 19/3,15 | 15,75 | 0,1238 | 1337 | 55151 |
| 185 | 37/2,51 | 17,57 | 0,1001 | 1657 | 73303 |
| 240 | 37/2,84 | 19,88 | 0,0789 | 2121 | 93837 |
| 300 | 37/3,15 | 22,05 | 0,0637 | 2610 | 107422 |
| 400 | 37/3,66 | 25,62 | 0,0471 | 3523 | 144988 |
- Theo BS 7884 / According to BS 7884
| Tiết diện
danh định |
Số sợi/đường kính sợi danh nghĩa | Đường kính ruột dẫn gần đúng (*) | Điện trở DC
tối đa ở 20°C |
Khối lượng dây gần đúng (*) | Lực kéo đứt nhỏ nhất |
| Nominal area | Number/Nominal Dia.of wire | Approx. conductor diameter | Max. DC resistance at 20°C | Approx. mass | Minimum breaking load
|
| mm2 | N0 /mm | mm | Ω/km | kg/km | N |
| 10 | 7/1,35 | 4,05 | 1,8290 | 90 | 3752 |
| 14 | 7/1,60 | 4,80 | 1,3030 | 126 | 5267 |
| 16 | 7/1,70 | 5,10 | 1,1540 | 142 | 5946 |
| 25 | 7/2,10 | 6,30 | 0,7563 | 217 | 9073 |
| 35 | 7/2,50 | 7,50 | 0,5337 | 308 | 12860 |
| 50 | 7/3,00 | 9,00 | 0,3706 | 443 | 18520 |
| 70 | 19/2,10 | 10,50 | 0,2806 | 593 | 24090 |
| 95 | 19/2,50 | 12,50 | 0,1980 | 841 | 34140 |
| 120 | 19/2,80 | 14,00 | 0,1578 | 1055 | 42830 |
| 150 | 19/3,20 | 16,00 | 0,1208 | 1377 | 55940 |
| 185 | 37/2,50 | 17,50 | 0,1024 | 1647 | 66490 |
– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
