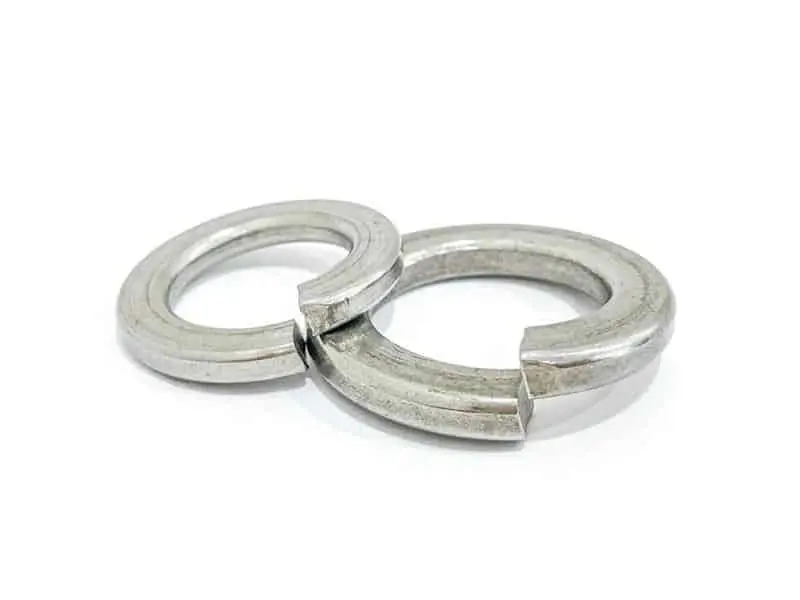

LONG ĐỀN DIN 127 | TIÊU CHUẨN DIN

Được xếp hạng 0 5 sao

Long đền DIN 127 là một phụ kiện cơ khí quan trọng được sử dụng trong các ứng dụng liên kết giúp giữ cho các liên kết chắc chắn,

Hãng sản xuất

ALPHA

TẢI TÀI LIỆU SẢN PHẨM

Mua ngay Gọi điện xác nhận và mua hàng

Bulong hóa chất

LONG ĐỀN TIÊU CHUẨN DIN 127

Sự sử dụng long đền tiêu chuẩn DIN 127 đóng vai trò quan trọng trong việc tối ưu hóa hệ thống liên kết và độ bền tổng thể của các ứng dụng kỹ thuật. Hiểu rõ về loại, chức năng và thông số kỹ thuật của các loại long đền này có thể hỗ trợ đáng kể cho kỹ sư, nhà thiết kế và người dùng trong việc phát triển các giải pháp liên kết hiệu quả và đáng tin cậy.

CHỨC NĂNG VÀ ỨNG DỤNG

Long đền tiêu chuẩn DIN 127 đóng vai trò quan trọng trong việc giữ cho các liên kết chắc chắn, tránh hiện tượng lỏng hoặc rơi ra khỏi mặt bích. Ngoài ra, long đền còn có các chức năng quan trọng sau:

Giảm nới lỏng: Chức năng chính của long đền DIN 127 là ngăn chặn sự nới lỏng không mong muốn của liên kết do rung động, va đập hoặc các lực gián đoạn khác.
Phân phối tải trọng: Long đền DIN 127 giúp phân phối đồng đều lực kẹp hoặc tải trọng lên các bề mặt tiếp xúc, giảm thiểu biến dạng vật liệu, vết lõm hoặc hư hỏng tiềm ẩn.
Duy trì lực căng: Long đền này duy trì mức độ căng không đổi trên khớp vít, không bị ảnh hưởng bởi dao động nhiệt độ, từ đó ngăn chặn sự giãn ra và mất lực kẹp.

Long đền tiêu chuẩn DIN 127 cũng được áp dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

Thiết kế máy móc, đặc biệt là trong các ứng dụng đòi hỏi độ chính xác cao và độ bền cao như xe cộ, máy bay, tàu hỏa, và các máy móc công nghiệp khác.
Lắp ráp và bảo trì các thiết bị điện tử như tụ điện, điện trở, vi mạch (IC),…
Sử dụng trong ngành công nghiệp đóng tàu hoặc sản xuất đồ gia dụng, nơi cần tạo ra độ chắc chắn, độ bền và tuổi thọ cao cho các thiết bị.

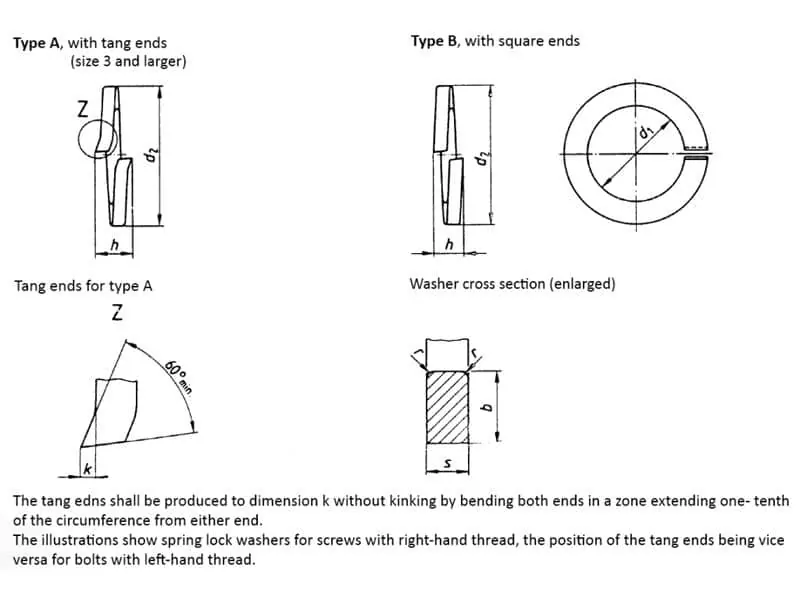

THÔNG SỐ KỸ THUẬT TIÊU CHUẨN DIN 127

KÍCH THƯỚC

Nominal Size	d1		d2	b		s		h				k	r	Mass (7.85 kg/dm3) per 1000 units, in kg, ≈
	d1		d2	nominal	limit deviations	nominal	limit deviations	Type A		Type B
	min	max	max	nominal	limit deviations	nominal	limit deviations	min	max	min	max
12	12.2	12.7	21.1	4	± 0.2	2.5	± 0.15	5.8	6.8	5	5.9	0.4	1	3.82
16	16.2	17	27.4	5	± 0.2	3.5	± 0.2	7.8	9.2	7	8.3	0.4	1	8.91
20	20.2	21.2	33.6	6	± 0.2	4	± 0.2	8.8	10.4	8	9.4	0.4	1	15.2
22	22.5	23.5	35.9	6	± 0.2	4	± 0.2	8.8	10.4	8	9.4	0.4	1	16.5
24	24.5	25.5	40	7	± 0.25	5	± 0.2	11	13	10	11.8	0.5	1.6	26.2
30	30.5	31.7	48.2	8	± 0.25	6	± 0.2	13.6	16.1	12	14.2	0.8	1.6	44.3
36	36.5	37.7	58.2	10	± 0.25	6	± 0.2	13.6	16.1	12	14.2	0.8	1.6	67.3
39 (1)(2)	39.5	40.7	61.2	10	± 0.25	6	± 0.2	13.6	16.1	12	14.2	0.8	1.6	71.7
42 (1)(2)	42.5	43.7	68.2	12	± 0.25	7	± 0.25	15.6	18.4	14	16.5	0.8	2	111
45 (1)(2)	45.5	46.7	71.2	12	± 0.25	7	± 0.25	15.6	18.4	14	16.5	0.8	2	117
48 (1)(2)	49	50.5	75	12	± 0.25	7	± 0.25	15.6	18.4	14	16.5	0.8	2	123
52 (1)(2)	53	54.5	83	14	± 0.25	8	± 0.25	18	21.2	16	18.9	1	2	182
56 (1)(2)	57	58.5	87	14	± 0.25	8	± 0.25	18	21.2	16	18.9	1	2	193
60 (1)(2)	61	62.5	91	14	± 0.25	8	± 0.25	18	21.2	16	18.9	1	2	203
64 (1)(2)	65	66.5	95	14	± 0.25	8	± 0.25	18	21.2	16	18.9	1	2	218
72 (1)(2)	73	74.5	103	14	± 0.25	8	± 0.25	18	21.2	16	18.9	1	2	240
80 (1)(2)	81	82.5	111	14	± 0.25	8	± 0.25	18	21.2	16	18.9	1	2	262
100 (1)(2)	101	102.5	131	14	± 0.25	8	± 0.25	18	21.2	16	18.9	1	2	318
(1) Test value for the spring force test as described in DIN 26 Part 26 have not as yet been specified for this nominal size. (2) Test value for the test for permanent set as described in DIN 26 Part 26 have not as yet been specified for this nominal size.

VẬT LIỆU VÀ HÓA HỌC

Long đền DIN 127 có sẵn trong nhiều vật liệu khác nhau như thép, thép không gỉ, đồng thau và đồng. Lựa chọn vật liệu phụ thuộc vào các yếu tố như khả năng chống ăn mòn, chi phí và yêu cầu cụ thể của ứng dụng. Việc chọn vật liệu phù hợp sẽ đảm bảo hiệu quả và độ bền tối ưu cho liên kết.

TÍNH CHẤT CƠ HỌC

Long đền DIN 127 phải tuân thủ các tính chất cơ học đặc thù như độ cứng, độ bền kéo và khả năng chống mỏi, nhằm đảm bảo hiệu suất đáng tin cậy và tuổi thọ lâu trong các ứng dụng yêu cầu nghiêm ngặt.

Đối với long đền khóa thép lò xo, chúng thường được nhiệt luyện để đạt độ cứng từ 38 đến 46 HRC (thang đo Rockwell C). Trong khi đó, long đền khóa bằng thép không gỉ có độ cứng thấp hơn, nhưng lại cung cấp khả năng chống ăn mòn tốt hơn.

Nominal Size	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33(2)	M36
Compression load (1), in N	3050	5050	7050	12 900	20 600	30 000	41 300	56 300	69 000	88 000	110 000	127 000	167 000	204 000	255 000	298 000
Minimum residual spring force, in N	600	1000	2100	3900	6200	9000	16 500	22 500	27 600	35 200	55 000	63 000	83 000	102 000	127 000	149 000
(1) Corresponding to property class 6.8 (2) Nominal size not included in DIN 127 and DIN 128 (type A).

LỚP PHỦ BỀ MẶT

Long đền DIN 127 có sẵn với nhiều loại hoàn thiện khác nhau như phốt phát, mạ kẽm hoặc thép không gỉ. Việc lựa chọn loại hoàn thiện phụ thuộc vào vật liệu và yêu cầu cụ thể của ứng dụng. Qua đó, đảm bảo sự phù hợp và tương thích giữa long đền và môi trường sử dụng.
