BULONG ASTM A193/A193M là lựa chọn tối ưu cho các dự án đòi hỏi sự đáng tin cậy và an toàn. Hãy khám phá thêm về các tính năng và ứng dụng của sản phẩm này để đảm bảo hiệu suất tối đa cho công trình của bạn.
BULONG TIÊU CHUẨN ASTM A193/A193M
- Tiêu chuẩn ASTM A193, được phát triển từ năm 1936 và trải qua các sửa đổi vào năm 1975, 1999 và 2009, được áp dụng cho sản xuất bu lông, thanh ren và các ốc vít khác dùng trong môi trường nhiệt độ và áp suất cao.
- Vật liệu sử dụng trong tiêu chuẩn này bao gồm thép hợp kim, thép không gỉ và thậm chí kim loại màu.

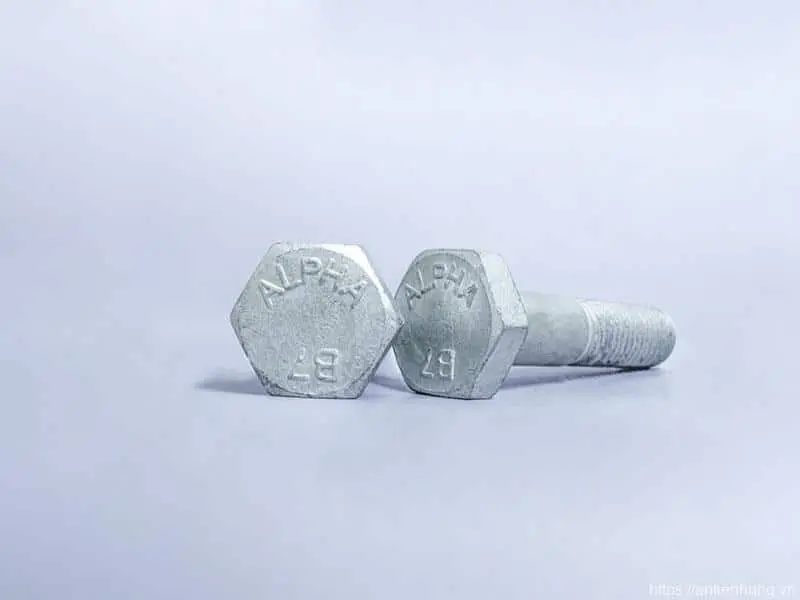

- Bulong ASTM A193 B7 và B8 là hai loại phổ biến, sử dụng thép molypden và crom để đạt các tính chất cơ học mong muốn, đặc biệt là độ bền.
- Cả thanh ren cũng được sản xuất theo tiêu chuẩn này.

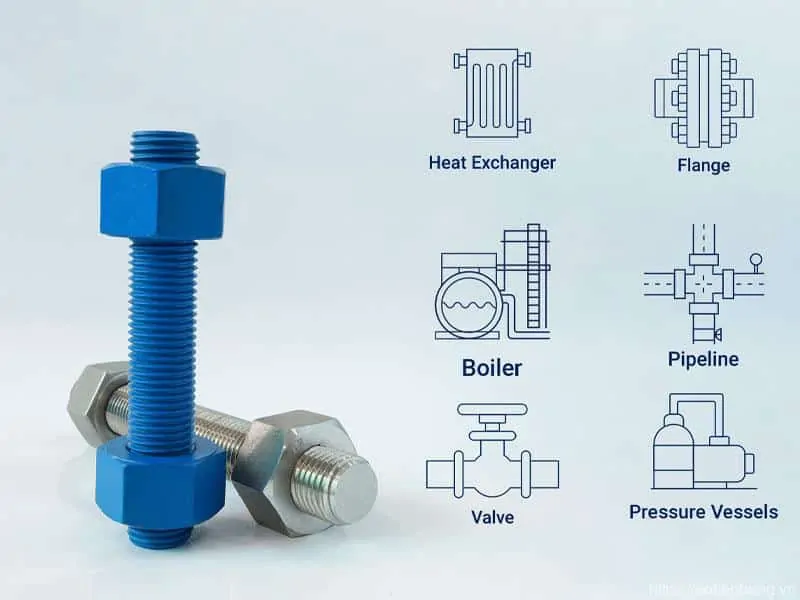

ỨNG DỤNG
Bulong ASTM A193 thường được áp dụng trong các lĩnh vực sau:
- Mặt bích kết nối đường ống trong ngành cấp nước, hoá dầu và công nghiệp chế biến.
- Ngành dầu khí, hàng không vũ trụ, sản xuất điện, lọc dầu và hoá chất.
- Sử dụng làm van thép không gỉ để kiểm soát dòng chảy chất lỏng qua đường ống.
- Chế tạo nồi hơi chứa nước hoặc các chất lỏng được làm nóng, và các bộ trao đổi nhiệt để truyền nhiệt giữa các chất lỏng hoặc khí mà không gây pha trộn.

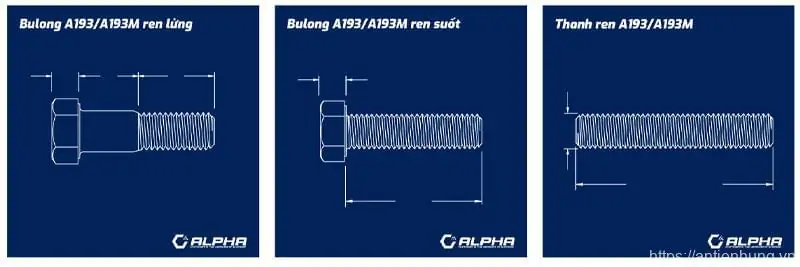

HÌNH DÁNG
- Bu lông A193 thường được sản xuất và cung cấp dưới dạng bulong lục giác hoặc thanh ren, nhưng không chỉ giới hạn trong các hình dạng này.

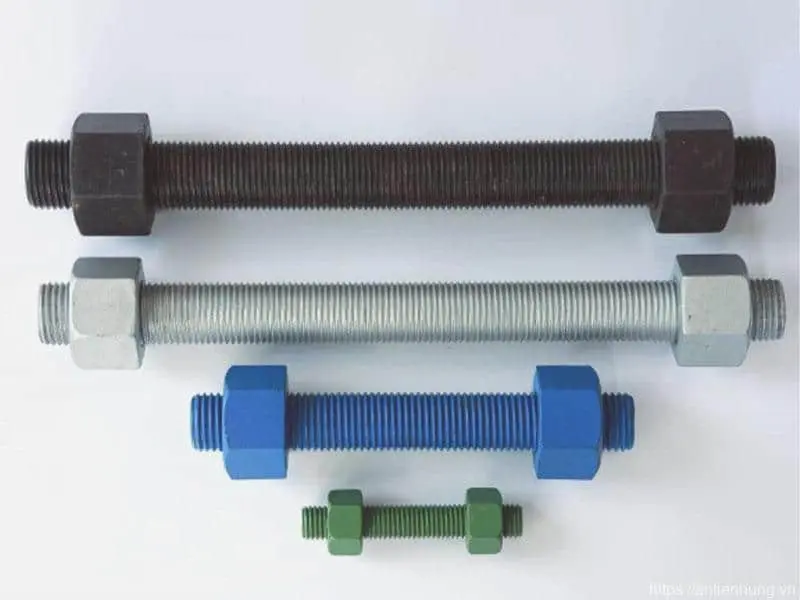

- Có nhiều loại bu lông uốn cong, thanh ren đầu đôi, và các loại bu lông không phải hình lục giác cũng tuân theo tiêu chuẩn ASTM A193.
- Tất cả các bu lông và thanh ren đều được gia công với mép vát (nhọn).
KÍCH THƯỚC
BULONG ASTM A193
Nominal Size |
Basic Product Diameter |
Full-Size Body Diameter, E |
Width Across Flats, F |
Width Across Corners, G |
Head Height, H | Radius of Fillet, R |
Nominal Thread Length for Bolt Lengths |
||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Max. | Min. | Basic | Max. | Min. | Max. | Min. | Basic | Max. | Min. | Max. | Min. | 6 in. and Shorter |
Over 6 in. | ||
3⁄8 | 0.375 | 0.388 | 0.360 | 11⁄16 | 0.688 | 0.669 | 0.794 | 0.763 | 1⁄4 | 0.268 | 0.226 | 0.03 | 0.01 | 1.00 | 1.25 |
1⁄2 | 0.500 | 0.515 | 0.482 | 7⁄8 | 0.875 | 0.850 | 1.010 | 0.969 | 11⁄32 | 0.364 | 0.302 | 0.03 | 0.01 | 1.25 | 1.50 |
5⁄8 | 0.625 | 0.642 | 0.605 | 1 1⁄16 | 1.062 | 1.031 | 1.227 | 1.175 | 27⁄64 | 0.444 | 0.378 | 0.06 | 0.02 | 1.50 | 1.75 |
3⁄4 | 0.750 | 0.768 | 0.729 | 1 1⁄4 | 1.250 | 1.212 | 1.443 | 1.383 | 1⁄2 | 0.524 | 0.455 | 0.06 | 0.02 | 1.75 | 2.00 |
7⁄8 | 0.875 | 0.895 | 0.852 | 1 7⁄16 | 1.438 | 1.394 | 1.660 | 1.589 | 37⁄64 | 0.604 | 0.531 | 0.06 | 0.02 | 2.00 | 2.25 |
1 | 1.000 | 1.022 | 0.976 | 1 5⁄8 | 1.625 | 1.575 | 1.876 | 1.796 | 43⁄64 | 0.700 | 0.591 | 0.09 | 0.03 | 2.25 | 2.50 |
1 1⁄8 | 1.125 | 1.149 | 1.098 | 1 13⁄16 | 1.812 | 1.756 | 2.093 | 2.002 | 3⁄4 | 0.780 | 0.658 | 0.09 | 0.03 | 2.50 | 2.75 |
1 1⁄4 | 1.250 | 1.277 | 1.223 | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 27⁄32 | 0.876 | 0.749 | 0.09 | 0.03 | 2.75 | 3.00 |
1 3⁄8 | 1.375 | 1.404 | 1.345 | 2 3⁄16 | 2.188 | 2.119 | 2.526 | 2.416 | 29⁄32 | 0.940 | 0.810 | 0.09 | 0.03 | 3.00 | 3.25 |
1 1⁄2 | 1.500 | 1.531 | 1.470 | 2 3⁄8 | 2.375 | 2.300 | 2.742 | 2.622 | 1 | 1.036 | 0.902 | 0.09 | 0.03 | 3.25 | 3.50 |
1 5⁄8 | 1.625 | 1.658 | 1.591 | 2 9⁄16 | 2.562 | 2.481 | 2.959 | 2.829 | 1 3⁄32 | 1.116 | 0.978 | 0.09 | 0.03 | 3.50 | 3.75 |
1 3⁄4 | 1.750 | 1.785 | 1.716 | 2 3⁄4 | 2.750 | 2.662 | 3.175 | 3.035 | 1 5⁄32 | 1.196 | 1.054 | 0.12 | 0.04 | 3.75 | 4.00 |
1 7⁄8 | 1.875 | 1.912 | 1.839 | 2 15⁄16 | 2.938 | 2.844 | 3.392 | 3.242 | 1 1⁄4 | 1.276 | 1.130 | 0.12 | 0.04 | 4.00 | 4.25 |
2 | 2.000 | 2.039 | 1.964 | 3 1⁄8 | 3.125 | 3.025 | 3.608 | 3.449 | 1 11⁄32 | 1.388 | 1.175 | 0.12 | 0.04 | 4.25 | 4.50 |
2 1⁄4 | 2.250 | 2.305 | 2.214 | 3 1⁄2 | 3.500 | 3.388 | 4.041 | 3.862 | 1 1⁄2 | 1.548 | 1.327 | 0.19 | 0.06 | 4.75 | 5.00 |
2 1⁄2 | 2.500 | 2.559 | 2.461 | 3 7⁄8 | 3.875 | 3.750 | 4.474 | 4.275 | 1 21⁄32 | 1.708 | 1.479 | 0.19 | 0.06 | 5.25 | 5.50 |
2 3⁄4 | 2.750 | 2.827 | 2.711 | 4 1⁄4 | 4.250 | 4.112 | 4.907 | 4.688 | 1 13⁄16 | 1.869 | 1.632 | 0.19 | 0.06 | 5.75 | 6.00 |
3 | 3.000 | 3.081 | 2.961 | 4 5⁄8 | 4.625 | 4.475 | 5.340 | 5.102 | 2 | 2.060 | 1.815 | 0.19 | 0.06 | 6.25 | 6.50 |
BULONG ASTM A193M
Nominal Screw Diameter and Thread Pitch, D |
Body Diameter, D1 | Width Across Flat, S | Width Across Corners, E | Head Height, K | Wreching Height, Kw, min. | Washer Face Thickness, C | Washer Face Diameter, Dw, min. | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | |||
M5 x 0.8 | 4.82 | 5.00 | 7.78 | 8.00 | 8.79 | 9.24 | 3.35 | 3.65 | 2.4 | 0.2 | 0.5 | 7.0 |
M6 x 1 | 5.82 | 6.00 | 9.78 | 10.00 | 11.05 | 11.55 | 3.85 | 4.15 | 2.8 | 0.2 | 0.5 | 8.9 |
M8 x 1.125 | 7.78 | 8.00 | 12.73 | 13.00 | 14.38 | 15.01 | 5.10 | 5.50 | 3.7 | 0.3 | 0.6 | 11.6 |
M10 x 1.5 (*) | 9.78 | 10.00 | 14.73 | 15.00 | 16.64 | 17.32 | 6.17 | 6.63 | 4.5 | 0.3 | 0.6 | 13.6 |
M10 x 1.5 (*) | 9.78 | 10.00 | 15.73 | 16.00 | 17.77 | 18.48 | 6.17 | 6.63 | 4.5 | 0.3 | 0.6 | 14.6 |
M12 x 1.75 | 11.73 | 12.00 | 17.73 | 18.00 | 20.03 | 20.78 | 7.24 | 7.76 | 5.2 | 0.3 | 0.6 | 16.6 |
M14 x 2 | 13.73 | 14.00 | 20.67 | 21.00 | 23.35 | 24.25 | 8.51 | 9.09 | 6.2 | 0.3 | 0.6 | 19.6 |
M16 x 2 | 15.73 | 16.00 | 23.67 | 24.00 | 26.75 | 27.71 | 9.68 | 10.32 | 7.0 | 0.4 | 0.8 | 22.49 |
M20 x 2.5 | 19.67 | 20.00 | 29.16 | 30.00 | 32.95 | 34.64 | 12.12 | 12.88 | 8.8 | 0.4 | 0.8 | 27.7 |
M24 x 3 | 23.67 | 24.00 | 35.00 | 36.00 | 39.55 | 41.57 | 14.46 | 15.44 | 10.5 | 0.4 | 0.8 | 33.2 |
M30 x 3.5 | 29.67 | 30.00 | 45.00 | 46.00 | 50.85 | 53.12 | 17.92 | 19.48 | 13.1 | 0.4 | 0.8 | 42.7 |
M36 x 4 | 35.61 | 36.00 | 53.80 | 55.00 | 60.79 | 63.51 | 21.62 | 23.38 | 15.8 | 0.4 | 0.8 | 51.1 |
M42 x 4.5 | 41.38 | 42.00 | 62.90 | 65.00 | 71.71 | 75.06 | 25.03 | 26.97 | 18.2 | 0.5 | 1.0 | 59.8 |
M48 x 5 | 47.38 | 48.00 | 72.60 | 75.00 | 82.76 | 86.60 | 28.93 | 31.07 | 21.0 | 0.5 | 1.0 | 69.0 |
M56 x 5.5 | 55.26 | 56.00 | 82.20 | 85.00 | 93.71 | 98.15 | 33.80 | 36.20 | 24.5 | 0.5 | 1.0 | 78.1 |
M64 x 6 | 63.26 | 64.00 | 91.80 | 95.00 | 104.65 | 109.70 | 38.68 | 41.32 | 28.0 | 0.5 | 1.0 | 87.2 |
M72 x 6 | 71.26 | 72.00 | 101.40 | 105.00 | 115.60 | 121.24 | 43.55 | 46.45 | 31.5 | 0.6 | 1.2 | 96.3 |
M80 x 6 | 79.26 | 80.00 | 111.00 | 115.00 | 126.54 | 132.72 | 48.42 | 51.58 | 35.0 | 0.6 | 1.2 | 105.4 |
M90 x 6 | 89.13 | 90.00 | 125.50 | 130.00 | 143.07 | 150.11 | 54.26 | 57.75 | 39.2 | 0.6 | 1.2 | 119.2 |
M100 x 6 | 99.13 | 100.00 | 140.00 | 145.00 | 159.60 | 167.43 | 60.10 | 63.90 | 43.4 | 0.6 | 1.2 | 133.0 |
CƠ TÍNH
Grade | Diameter, in. (mm) | Minimum Tempering Temperature, °F (°C) |
Tensile Strength, min, ksi (MPa) |
Yield Strength, min, 0.2% offset, ksi (MPa) |
Elongation in 4D, min, % |
Reduction of Area, min, % |
Hardness, max |
---|---|---|---|---|---|---|---|
B5 4 to 6 % chromium |
up to 4 (M100) | 1100 (593) | 100 (690) | 80 (550) | 16 | 50 | – |
B6 13 % chromium |
up to 4 (M100) | 1100 (593) | 110 (760) | 85 (585) | 15 | 50 | – |
B6X 13 % chromium |
up to 4 (M100) | 1100 (593) | 90 (620) | 70 (485) | 16 | 50 | 26 HRC |
B7 Chromium-molybdenum |
2½ (M64) and under | 1100 (593) | 125 (860) | 105 (720) | 16 | 50 | 321 HB or 35 HRC |
over 2½ (M64) to 4 (M100) | 1100 (593) | 115 (795) | 95 (655) | 16 | 50 | 321 HB or 35 HRC |
|
over 4 (M100) to 7 (M180) | 1100 (593) | 100 (690) | 75 (515) | 18 | 50 | 321 HB or 35 HRC |
|
B7M Chromium-molybdenum |
4 (M100) and under | 1150 (620) | 100 (690) | 80 (550) | 18 | 50 | 235 HB or 99 HRB |
over 4 (M100) to 7 (M180) | 1150 (620) | 100 (690) | 75 (515) | 18 | 50 | 235 HB or 99 HRB |
|
B16 Chromium-molybdenum-vanadium |
2½ (M64) and under | 1200 (650) | 125 (860) | 105 (725) | 18 | 50 | 321 HB or 35 HRC |
over 2½ (M64) to 4 (M100) | 1200 (650) | 110 (760) | 95 (655) | 17 | 45 | 321 HB or 35 HRC |
|
over 4 (M100) to 7 (M180) | 1200 (650) | 100 (690) | 85 (585) | 16 | 45 | 321 HB or 35 HRC |
HÓA HỌC
Grade B5
Grade | Carbon | Manganese, max | Phosphorus, max | Sulfur, max | Silicon, max | Chromium | Molybdenum | |
---|---|---|---|---|---|---|---|---|
B5 5% Chronium |
Range | 0.10 min | 1.00 | 0.040 | 0.030 | 1.00 | 4.0 – 6.0 | 0.40 – 0.65 |
Product Variation | under 0.01 | over 0.03 | over 0.005 | over 0.005 | over 0.05 | 0.10 | 0.05 |
Grade B6
Grade | Carbon | Manganese, max | Phosphorus, max | Sulfur, max | Silicon, max | Chromium | |
---|---|---|---|---|---|---|---|
B6 and B6X 12% Chronium |
Range | 0.08 – 0.15 | 1.00 | 0.040 | 0.030 | 1.00 | 11.5 – 13.5 |
Product Variation | over 0.01 | over 0.03 | over 0.005 | over 0.005 | over 0.05 | 0.15 |
Grade G7
Grade | Carbon | Manganese | Phosphorus, max | Sulfur, max | Silicon | Chromium | Molybdenum | |
---|---|---|---|---|---|---|---|---|
B7 and B7M Chromium-Molybdeum |
Range | 0.37 – 0.49 | 0.65 – 1.10 | 0.035 | 0.040 | 0.15 – 0.35 | 0.75 – 1.20 | 015 – 0.25 |
Product Variation | 0.02 | 0.04 | over 0.005 | over 0.005 | 0.02 | 0.05 | 0.02 |
Grade G8
Grade | Carbon, max | Manganese, max | Phosphorus, max | Sulfur, max | Silicon, max | Chromium | Nickel | Molybdenum | Nitrogen | Copper | Columbium + tantalum |
Titanium | Vanadium | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B8, B8A | Range | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 – 20.0 | 8.0 – 11.0 | – | – | – | – | – | – |
Product Variation | over 0.01 | over 0.04 | over 0.010 | over 0.005 | over 0.05 | 0.20 | 0.15 | – | – | – | – | – | – | |
B8C, B8CA | Range | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0 – 19.0 | 9.0 – 12.0 | – | – | – | 10 x carbon content, min; 1.10 max |
– | – |
Product Variation | over 0.01 | over 0.04 | over 0.010 | over 0.005 | over 0.05 | 0.20 | 0.15 | – | – | – | under 0.05 | – | – | |
B8M, B8MA, B8M2, B8M3 | Range | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0 – 18.0 | 10.0 – 14.0 | 2.0 – 3.0 | – | – | – | – | – |
Product Variation | over 0.01 | over 0.04 | over 0.010 | over 0.005 | over 0.05 | 0.20 | 0.15 | 0.10 | – | – | – | – | – | |
B8P, B8PA | Range | 0.12 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0 – 19.0 | 11.0 – 13.0 | – | – | – | – | – | – |
Product Variation | over 0.01 | over 0.04 | over 0.010 | over 0.005 | over 0.05 | 0.20 | 0.15 | – | – | – | – | – | – | |
B8N, B8NA | Range | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 – 20.0 | 8.0 – 11.0 | – | 0.10 – 0.16 | – | – | – | – |
Product Variation | over 0.01 | over 0.04 | over 0.010 | over 0.005 | over 0.05 | 0.20 | 0.15 | – | 0.01 | – | – | – | – | |
B8MN, B8MNA | Range | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0 – 18.0 | 10.0 – 13.0 | 2.0 – 3.0 | 0.10 – 0.16 | – | – | – | – |
Product Variation | over 0.01 | over 0.04 | over 0.010 | over 0.005 | over 0.05 | 0.20 | 0.15 | 0.10 | 0.01 | – | – | – | – | |
B8MLCuN, B8MLCuNA | Range | 0.020 | 1.00 | 0.030 | 0.010 | 0.80 | 19.5 – 20.5 | 17.5 – 18.5 | 6.0 – 6.5 | 0.18 – 0.22 | 0.50 – 1.00 | – | – | – |
Product Variation | over 0.005 | over 0.03 | over 0.005 | over 0.002 | over 0.05 | 0.20 | 0.15 | 0.10 | 0.02 | – | – | – | – | |
B8T, B8TA | Range | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 17.0 – 19.0 | 9.0 – 12.0 | – | 0.10 max | – | – | 5 x (C + N) min, 0.70 max |
– |
Product Variation | over 0.01 | over 0.04 | over 0.010 | over 0.005 | over 0.05 | 0.20 | 0.15 | – | – | – | – | under 0.05 | – | |
B8R, B8RA | Range | 0.06 | 4.0 – 6.0 | 0.045 | 0.030 | 1.00 | 20.5 – 23.5 | 11.5 – 13.5 | 1.50 – 3.00 | 0.20 – 0.40 | – | 0.10 – 0.30 | – | 0.10 – 0.30 |
Product Variation | over 0.01 | 0.05 | over 0.005 | over 0.005 | over 0.05 | 0.25 | 0.15 | 0.10 | 0.02 | – | 0.05 | – | 0.02 | |
B8S, B8SA | Range | 0.10 | 7.0 – 9.0 | 0.060 | 0.030 | 3.5 – 4.5 | 16.0 – 18.0 | 8.0 – 9.0 | – | 0.08 – 0.18 | – | – | – | – |
Product Variation | over 0.01 | 0.06 | over 0.005 | over 0.005 | 0.15 | 0.20 | 0.10 | – | 0.01 | – | – | – | – | |
B8LN, B8LNA | Range | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 18.0 – 20.0 | 8.0 – 11.0 | – | 0.10 – 0.16 | – | – | – | – |
Product Variation | over 0.005 | over 0.04 | over 0.010 | over 0.005 | over 0.05 | 0.20 | 0.15 | – | 0.01 | – | – | – | – | |
B8LN, B8LNA | Range | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0 – 18.0 | 10.0 – 13.0 | 2.00 – 3.00 | 0.10 – 0.16 | – | – | – | – |
Product Variation | over 0.005 | over 0.04 | over 0.010 | over 0.005 | over 0.05 | 0.20 | 0.15 | 0.10 | 0.01 | – | – | – | – |
Grade B16
Grade | Carbon | Manganese | Phosphorus, max | Sulfur, max | Silicon | Chromium | Molybdenum | Vanadium | Aluminum, max % | |
---|---|---|---|---|---|---|---|---|---|---|
B16 Chromium-Molybdenum-Vanadium |
Range | 0.36 – 0.47 | 0.45 – 0.70 | 0.035 | 0.040 | 0.15 – 0.35 | 0.80 – 1.15 | 0.50 – 0.65 | 0.25 – 0.35 | 0.015 |
Product Variation | 0.02 | 0.03 | over 0.005 | over 0.005 | 0.02 | 0.05 | 0.03 | 0.03 | – |
ĐAI ỐC VÀ LONG ĐỀN ĐI KÈM
Grade | Đai ốc | Long đền |
---|---|---|
B7 | A194 Cấp bền 2H | F436 |
B7M | A194 Cấp bền 2HM | F436 |
B8 Loại 1 | A194 Cấp bền 8 | SUS 304 |
B8M Loại 1 | A194 Cấp bền 8M | SUS 316 |
B8 Loại 2 | A194 Cấp bền 8 | SUS 304 |
B8M Loại 2 | A194 Cấp bền 8M | SUS 316 |
B16 | A194 Cấp bền 4, 7 hoặc 16 | F436 |
BƯỚC REN
- Tiêu chuẩn UNC là tiêu chuẩn bước ren phổ biến nhất tại Hoa Kỳ. Nó có thiết kế chung với góc ren 60° và các kết hợp đường kính-bước đã được thống nhất.
- Bước ren 8UN là một biến thể của UNC, trong đó “8” đại diện cho một bước ren cố định là 8 TPI (số lượng ren trên mỗi inch) trên mọi đường kính ren.
LỚP MẠ
- Có thể áp dụng mạ kẽm theo F2329, B695 hoặc F1941 cho một số loại ốc vít theo tiêu chuẩn ASTM A193.
- Ngoài ra, lớp phủ Teflon, Xylan và PTFE thường được sử dụng với bulong A193 để bảo vệ chống ăn mòn trong các ứng dụng nhiệt độ và áp suất cao.
- Lớp phủ này cũng cung cấp tính dẫn điện, đặc biệt quan trọng trong các ứng dụng điện.
MUA BULONG ASTM A193/A193M GIÁ TỐT?
An Tiến Hưng là nhà cung cấp hàng đầu của các sản phẩm BULONG ASTM A193/A193M với giá tốt nhất trên thị trường. Chúng tôi cam kết cung cấp những sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật và yêu cầu khắt khe của khách hàng.
