BULONG ASTM A490 | BULONG TIÊU CHUẨN

BULONG ASTM A490 | TIÊU CHUẨN ASTM

(đánh giá) 0 đã bán

Giá liên hệ

Bulong ASTM A490/ASTM A490M là lựa chọn lý tưởng cho các dự án kết cấu nặng, cầu đường, viễn thông và các ứng dụng yêu cầu khả năng chịu lực lớn.

Hãng sản xuất

TẢI TÀI LIỆU SẢN PHẨM

Mua ngay Gọi điện xác nhận và mua hàng
Đặt mua BULONG ASTM A490 | TIÊU CHUẨN ASTM

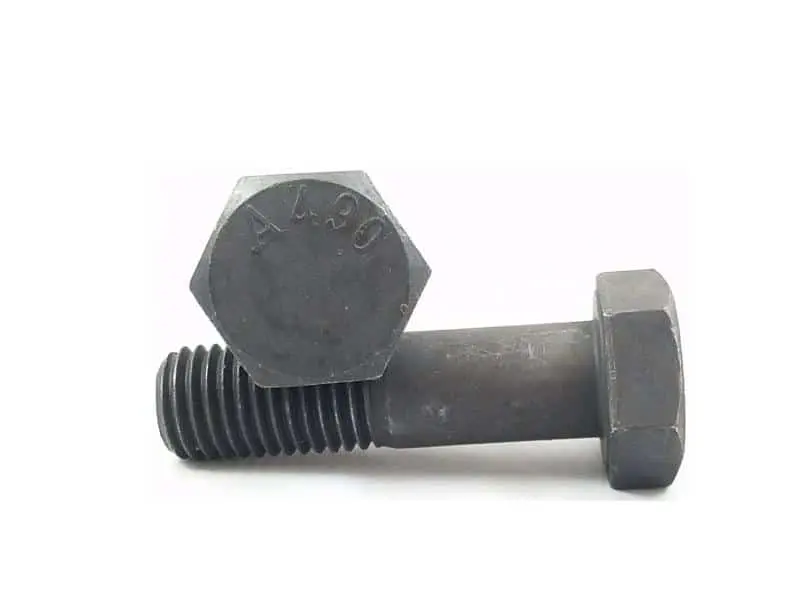

BULONG TIÊU CHUẨN ASTM A490

ASTM A490 và ASTM A490M là tiêu chuẩn dành cho bulong kết cấu nặng làm từ thép hợp kim của ASTM International, một tổ chức tiêu chuẩn quốc tế. ASTM thực hiện phát triển và xuất bản các tiêu chuẩn kỹ thuật cho bu lông kết cấu, thép hợp kim và xử lý nhiệt.

Bulong ASTM A490 có độ bền kéo tối thiểu là 150 ksi, tương đương với một bulong cường độ cao cấp bền 10.9 trong hệ mét, phù hợp cho ngành kết cấu thép.

Vào năm 2016, tiêu chuẩn ASTM A490 đã bị rút lại và thay thế bằng tiêu chuẩn ASTM F3125. Hiện nay, A490 được phân loại theo tiêu chuẩn F3125. Tiêu chuẩn F3125 là sự hợp nhất và thay thế của sáu tiêu chuẩn ASTM, bao gồm A325, A325M, A490, A490M, F1852 và F2280. Thông tin đặc điểm kỹ thuật A490 chỉ được sử dụng cho mục đích tham khảo và cung cấp thông tin.

BULONG TIÊU CHUẨN ASTM A490

Bulong ASTM A490 là tiêu chuẩn cho bulong kết cấu lục giác được sản xuất với ba loại khác nhau:

  • Loại 1: Thép Carbon và hợp kim trung bình.
  • Loại 2: Đã bị thu hồi vào năm 2002.
  • Loại 3: Thép phong hóa.

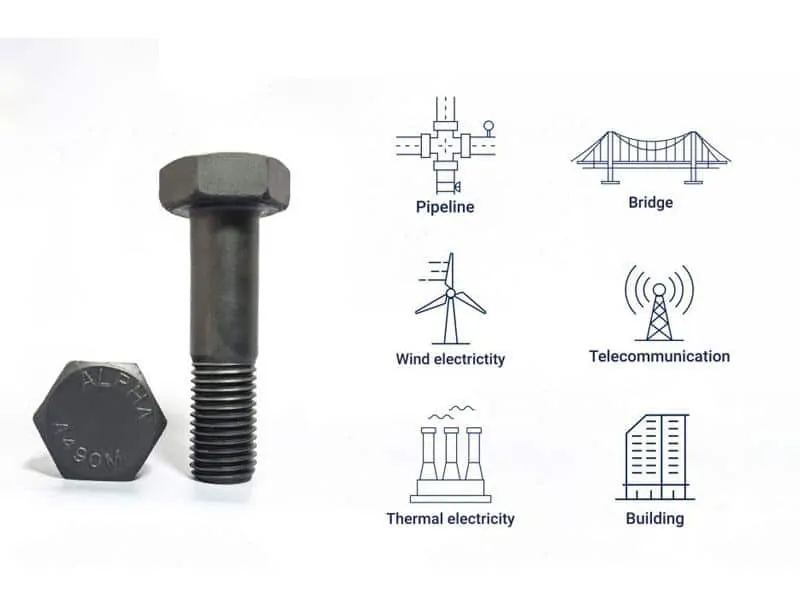

ỨNG DỤNG

  • Bulong tiêu chuẩn ASTM A490, tương tự như bulong tiêu chuẩn ASTM A325, là một lựa chọn phổ biến trong ngành kết cấu thép, xây dựng cầu đường, viễn thông, các mối nối đòi hỏi khả năng chịu lực lớn, và các vị trí kết cấu phức tạp.
  • Ngoài ra, chúng cũng được sử dụng trong liên kết đường ống áp lực cao và các thiết bị máy móc có tải trọng lớn, nhưng với cường độ cao hơn.

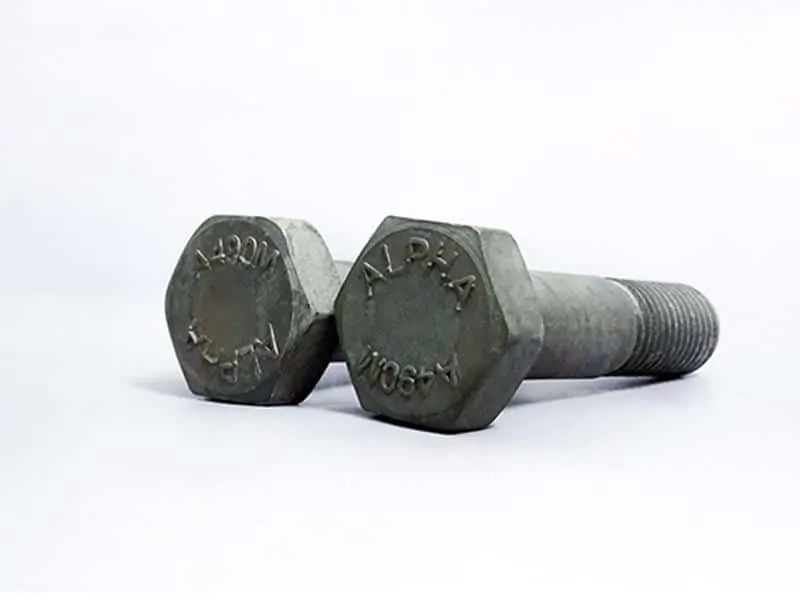

BULONG ASTM A490M
BULONG ASTM A490M

THÔNG SỐ KỸ THUẬT BULONG ASTM A490

1. ASTM A490

Kích thước

Thread per Inch (UNC) Body Diameter E Width Across Flats, F Width Across Corners,G Head Height, H Radius of Fillet, R. Thread Length, LT, Ref. Transition Thread Length, Y, Ref. Maximum Runout of Bearing Surface FIM
Max. Min. Nominal Max. Min. Max. Min. Nominal Max. Min. Max. Min.
1/2 x 13 0.515 0.482 7/8 0.875 0.850 1.010 0.969 5/16 0.323 0.302 0.031 0.009 1.00 0.19 0.016
5/8 x 11 0.642 0.605 1-1/16 1.062 1.031 1.227 1.175 25/64 0.403 0.378 0.062 0.021 1.25 0.22 0.019
3/4 x 10 0.768 0.729 1-1/4 1.250 1.212 1.443 1.383 15/32 0.483 0.455 0.062 0.021 1.38 0.25 0.022
7/8 x 9 0.895 0.852 1-7/16 1.438 1.394 1.660 1.589 35/64 0.563 0.531 0.062 0.031 1.50 0.28 0.025
1 x 8 1.022 0.976 1-5/8 1.625 1.575 1.876 1.796 39/64 0.627 0.591 0.093 0.062 1.75 0.31 0.028
1-1/8 x 7 1.149 1.098 1-13/16 1.812 1.756 2.093 2.002 11/16 0.718 0.658 0.093 0.062 2.00 0.34 0.032
1-1/4 x 7 1.277 1.223 2 2.000 1.938 2.309 2.209 25/32 0.813 0.749 0.093 0.062 2.00 0.38 0.035
1-3/8 x 6 1.404 1.345 2-3/16 2.188 2.119 2.526 2.416 27/32 0.878 0.810 0.093 0.062 2.25 0.44 0.038
1-1/2 x 6 1.531 1.470 2-3/8 2.375 2.300 2.742 2.622 15/16 0.974 0.902 0.093 0.062 2.25 0.44 0.041

Chiều dài ren

Nominal Diameter and Thread Pitch 1/2×13 5/8×11 3/4×10 7/8×9 1×8 1-1/8×7 1-1/4×7 1-3/8×6 1-1/2×6
L, Nominal Length LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min.
1-1/2 0.50 0.31 – – – – – – – – – – – – – – – –
1-3/4 0.75 0.56 0.50 0.28 – – – – – – – – – – – – – –
2 1.00 0.81 0.75 0.53 0.62 0.38 – – – – – – – – – – – –
2-1/4 1.25 1.06 1.00 0.78 0.88 0.62 0.75 0.47 – – – – – – – – – –
2-1/2 1.50 1.31 1.25 1.03 1.12 0.88 1.00 0.72 0.75 0.44 – – – – – – – –
2-3/4 1.75 1.56 1.50 1.28 1.38 1.12 1.25 0.97 1.00 0.69 – – – – – – – –
3 2.00 1.81 1.75 1.53 1.62 1.38 1.50 1.22 1.25 0.94 1.00 0.66 1.00 0.62 – – – –
3-1/4 2.25 2.06 2.00 1.78 1.88 1.62 1.75 1.47 1.50 1.19 1.25 0.91 1.25 0.88 – – – –
3-1/2 2.50 2.31 2.25 2.03 2.12 1.88 2.00 1.72 1.75 1.44 1.50 1.16 1.50 1.12 1.25 0.81 – –
3-3/4 2.75 2.56 2.50 2.28 2.38 2.12 2.25 1.97 2.00 1.69 1.75 1.41 1.75 1.38 1.50 1.06 – –
4 3.00 2.81 2.75 2.53 2.62 2.38 2.50 2.22 2.25 1.94 2.00 1.66 2.00 1.62 1.75 1.31 1.75 1.31
4-1/4 3.25 3.06 3.00 2.78 2.88 2.62 2.75 2.47 2.50 2.19 2.25 1.91 2.25 1.88 2.00 1.56 2.00 1.56
4-1/2 3.50 3.31 3.25 3.03 3.12 2.88 3.00 2.72 2.75 2.44 2.50 2.16 2.50 2.12 2.25 1.81 2.25 1.81
4-3/4 3.75 3.56 3.50 3.28 3.38 3.12 3.25 2.97 3.00 2.69 2.75 2.41 2.78 2.38 2.50 2.06 2.50 2.06
5 4.00 3.81 3.75 3.53 3.62 3.38 3.50 3.22 3.25 2.94 3.00 2.66 3.00 2.62 2.75 2.31 2.75 2.31
5-1/4 4.25 4.06 4.00 3.78 3.88 3.62 3.75 3.47 3.50 3.19 3.25 2.91 3.25 2.88 3.00 2.56 3.00 2.56
5-1/2 4.50 4.31 4.25 4.03 4.12 3.88 4.00 3.72 3.75 3.44 3.50 3.16 3.50 3.12 3.25 2.81 3.25 2.81
5-3/4 4.75 4.56 4.50 4.28 4.38 4.12 4.25 3.97 4.00 3.69 3.75 3.41 3.75 3.38 3.50 3.06 3.50 3.06
6 5.00 4.81 4.75 4.53 4.62 4.38 4.50 4.22 4.25 3.94 4.00 3.66 4.00 3.62 3.75 3.31 3.75 3.31
6-1/4 5.25 5.06 5.00 4.78 4.88 4.62 4.75 4.47 4.50 4.19 4.25 3.91 4.25 3.88 4.00 3.56 4.00 3.56
6-1/2 5.50 5.31 5.25 5.03 5.12 4.88 5.00 4.72 4.75 4.44 4.50 4.16 4.50 4.12 4.25 3.81 4.25 3.81
6-3/4 5.75 5.56 5.50 5.28 5.38 5.12 5.25 4.97 5.00 4.69 4.75 4.41 4.75 4.38 4.50 4.06 4.50 4.06
7 6.00 5.81 5.75 5.53 5.63 5.38 5.50 5.22 5.25 4.94 5.00 4.66 5.00 4.62 4.75 4.31 4.75 4.31
7-1/4 6.25 6.06 6.00 5.78 5.88 5.62 5.75 5.47 5.50 5.19 5.25 4.91 5.25 4.88 5.00 4.56 5.00 4.56
7-1/2 6.50 6.31 6.25 6.03 6.12 5.88 6.00 5.72 5.75 5.44 5.50 5.16 5.50 5.12 5.25 4.81 5.25 4.81
7-3/4 6.75 6.56 6.50 6.28 6.38 6.12 6.25 5.97 6.00 5.69 5.75 5.41 5.75 5.38 5.50 5.06 5.50 5.06
8 7.00 6.81 6.75 6.53 6.62 6.38 6.50 6.22 6.25 5.94 6.00 5.66 6.00 5.62 5.75 5.31 5.75 5.31
8-1/4 7.25 7.06 7.00 6.78 6.88 6.62 6.75 6.47 6.50 6.19 6.25 5.91 6.25 5.88 6.00 5.56 6.00 5.56
8-1/2 7.50 7.31 7.25 7.03 7.12 6.88 7.00 6.72 6.75 6.44 6.50 6.16 6.50 6.12 6.25 5.81 6.25 5.81
8-3/4 7.75 7.56 7.50 7.28 7.38 7.12 7.25 6.97 7.00 6.69 6.75 6.41 6.75 6.38 6.50 6.06 6.50 6.06
9 8.00 7.81 7.75 7.53 7.62 7.38 7.50 7.22 7.25 6.94 7.00 6.66 7.00 6.62 6.75 6.31 6.75 6.31
9-1/4 8.25 8.06 8.00 7.78 7.88 7.62 7.75 7.47 7.50 7.19 7.25 6.91 7.25 6.88 7.00 6.56 7.00 6.56
9-1/2 8.50 8.31 8.25 8.03 8.12 7.88 8.00 7.72 7.75 7.44 7.50 7.16 7.50 7.12 7.25 6.81 7.25 6.81
9-3/4 8.75 8.56 8.50 8.28 8.38 8.12 8.25 7.97 8.00 7.69 7.75 7.41 7.75 7.38 7.50 7.06 7.50 7.06
10 9.00 8.81 8.75 8.53 8.62 8.38 8.50 8.22 8.25 7.94 8.00 7.66 8.00 7.62 7.75 7.31 7.75 7.31

Cơ Tính

Nominal Diameter, mm Tensile Strength, min, psi Yield Strength (0.2 % offset), min, psi Elongation in 2 in. or 50 mm, min, % Rediction in Area, min, %
Min Max
1/2 to 1-1/2 in., incl 150 000 173 000 130 000 14 40

2. ASTM A490M

Pitch Body Diameter, E AF, F AC, G Head Height, H Minimum Fillet Radius, R Thread Length, LT, Ref. Maximum Transition Thread Length, Y, Ref. Maximum Runout of Bearing Surface FIM
Max. Min. Max. Min. Max. Min. Max. Min.
M12 x 1.75 12.70 11.30 21.00 20.16 24.25 22.78 7.95 7.05 0.60 25 5.2 0.4
M16 x 2 16.70 15.30 27.00 26.16 31.18 29.56 10.75 9.25 0.60 31 6.0 0.5
M20 x 2.5 20.84 19.16 34.00 33.00 39.26 37.29 13.40 11.60 0.80 36 7.5 0.6
M22 x 2.5 22.84 21.16 36.00 35.00 41.57 39.55 14.90 13.10 0.80 38 7.5 0.6
M24 x 3 24.84 23.16 41.00 40.00 47.34 45.20 15.90 14.10 1.00 41 9.0 0.7
M27 x 3 27.84 26.16 46.00 45.00 53.12 50.85 17.90 16.10 1.20 44 9.0 0.8
M30 x 3.5 30.84 29.16 50.00 49.00 57.74 55.37 19.75 17.65 1.20 49 10.5 0.9
M36 x 4 37.00 35.00 60.00 58.80 69.28 66.44 23.55 21.45 1.50 56 12.0 1.0

Chiều dài ren

Nominal Length, L M12 x 1.75 M16 x 2 M20 x 2.5 M22 x 2.5 M24 x 3 M27 x 3 M30 x 3.5 M36 x 4
LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min. LG, Max. LS, Min.
40 15 9.8 – – – – – – – – – – – – – –
45 20 14.8 14 8 – – – – – – – – – – – –
50 25 19.8 19 13 14 6.5 – – – – – – – – – –
55 30 24.8 24 18 19 11.5 17 – – – – – – – – –
60 35 29.8 29 23 24 16.5 22 14.5 19 10 – – – – – –
65 40 34.8 34 28 29 21.5 27 19.5 24 15 21 12 – – – –
70 45 39.8 39 33 34 26.5 32 24.5 29 20 26 17 21 10.5 – –
75 50 44.8 44 38 39 31.5 37 29.5 34 25 31 22 26 15.5 – –
80 55 49.8 49 43 44 36.5 42 34.5 39 30 36 27 31 20.5 19 7
85 60 54.8 54 48 49 41.5 47 39.5 44 35 41 32 36 25.5 24 12
90 65 59.8 59 53 54 46.5 52 44.5 49 40 46 37 41 30.5 29 17
95 70 64.8 64 58 59 51.5 57 49.5 54 45 51 42 46 35.5 34 22
100 75 69.8 69 63 64 56.5 62 54.5 59 50 56 47 51 40.5 39 57
110 – – 79 73 74 66.5 72 64.5 69 60 66 57 61 50.5 44 32
120 – – 89 83 84 76.5 82 74.5 79 70 76 67 71 60.5 54 42
130 – – 99 93 94 86.5 92 84.5 89 80 86 77 81 70.5 64 52
140 – – 109 103 104 96.5 102 94.5 99 90 96 87 91 80.5 74 62
150 – – 119 113 114 106.5 112 104.5 109 100 106 97 101 90.5 84 72
160 – – 129 123 124 116.5 122 114.5 119 110 116 107 111 100.5 94 82
170 – – 139 133 134 126.5 132 124.5 129 120 126 117 121 110.5 104 92
180 – – 149 143 144 136.5 142 134.5 139 130 136 127 131 120.5 114 102
190 – – 159 153 154 146.5 152 144.5 149 140 146 137 141 130.5 124 112
200 – – 169 163 164 156.5 162 154.5 159 150 156 147 151 140.5 134 122
210 – – 179 173 174 166.5 172 164.5 169 160 166 157 161 150.5 144 132
220 – – 189 183 184 176.5 182 174.5 179 170 176 167 171 160.5 154 142
230 – – 199 193 194 186.5 192 184.5 189 180 186 177 181 170.5 164 152
240 – – 209 203 204 196.5 202 194.5 199 190 196 187 191 180.5 174 162
250 – – 219 213 214 206.5 212 204.5 209 200 206 197 201 190.5 184 172
260 – – 229 223 224 216.5 222 214.5 219 210 216 207 211 200.5 194 182
270 – – 239 233 234 226.5 232 224.5 229 220 226 217 221 210.5 204 192
280 – – 249 243 244 236.5 242 234.5 239 230 236 227 231 220.5 214 202
290 – – 259 253 254 246.5 252 244.5 249 240 246 237 241 230.5 224 212
300 – – 269 263 264 256.5 262 254.5 259 250 256 247 251 240.5 234 222

Cơ Tính

Nominal Diameter, mm Tensile Strength, min, Mpa Yield Strength (0.2 % offset), min, Mpa Elongation in 50 mm, min, % Rediction in Area, min, %
Min Max
M12 to M36, Inclusive 1040 1210 940 14 40

HÓA HỌC

Thành phần Cacbon Mangan,
min.		 Phốt pho,
max.		 Lưu huỳnh,
max.
≤ 1⅜ (M30) ≥ 1½ (M36)
Heat Analysis, % 0.30 – 0.48 0.35 – 0.53 0.60 0.040 0.040
Product Analysis, % 0.28 – 0.50 0.33 – 0.55 0.57 0.045 0.045

ĐAI ỐC – LONG ĐỀN ĐI KÈM

Bulong Đai Ốc Long Đền
A325 A563 hoặc A194 2H F436 hoặc F959
A325M A563M hoặc A194 2HM F436M hoặc F959M

LỚP MẠ

Bulong A490 thường là hàng thô hoặc được mạ geomet, dacromet, được chỉ định trong thông số kỹ thuật theo tiêu chuẩn: ASTM F1136, F2833 hoặc F3019. Bulong A490 KHÔNG NÊN mạ kẽm cơ học vì nó sẽ trải qua quá trình được gọi là khuếch tán hydro (Hydrogen and Brittleness) làm cho bulong trở nên giòn hơn rất nhiều về lâu dài và tính toàn vẹn cấu trúc.

MUA BULONG TIÊU CHUẨN ASTM A490 GIÁ TỐT?

An Tiến Hưng xin giới thiệu đến quý khách hàng sản phẩm Bulong ASTM A490 giá tốt. Với kinh nghiệm lâu năm trong ngành kinh doanh bulong và các sản phẩm kết cấu thép, chúng tôi tự hào là đối tác tin cậy của nhiều khách hàng trong việc cung cấp các giải pháp kết nối chất lượng cao.
