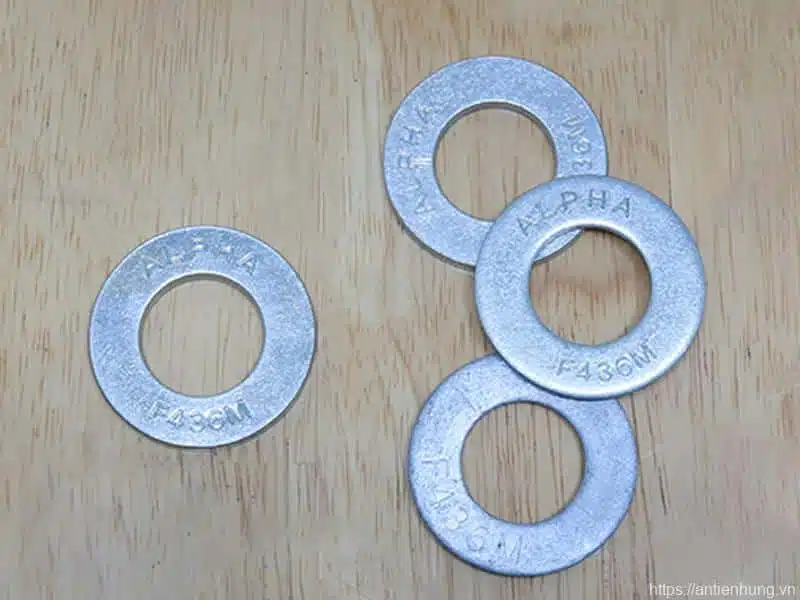

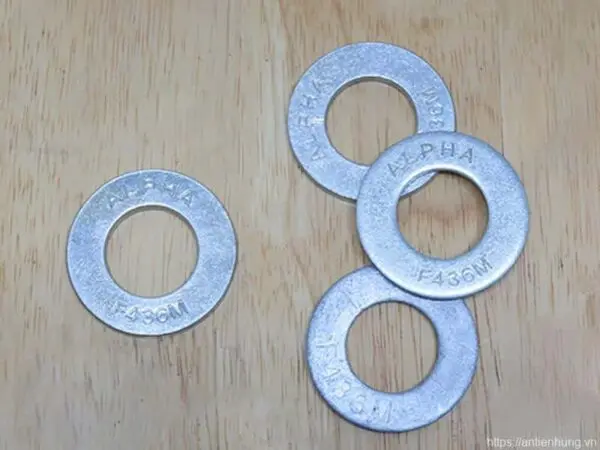

LONG ĐỀN ASTM F436/F436M | BULONG TIÊU CHUẨN

LONG ĐỀN ASTM F436/F436M | TIÊU CHUẨN ASTM

Được xếp hạng 0 5 sao

(đánh giá) 0 đã bán

Giá liên hệ

Long đền F436 có nhiều kích cỡ, hình dạng và cấu hình khác nhau để phù hợp với các ứng dụng khác nhau.

Hãng sản xuất

ALPHA

TẢI TÀI LIỆU SẢN PHẨM

Mua ngay Gọi điện xác nhận và mua hàng

Bulong hóa chất

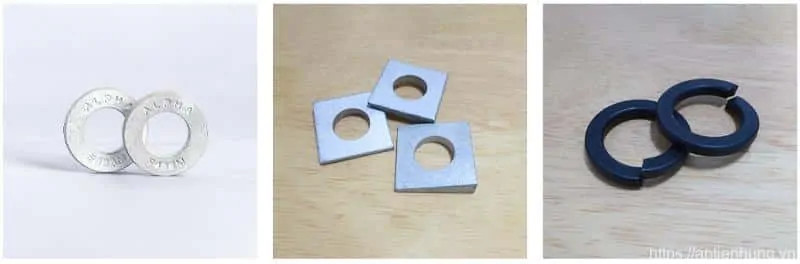

TIÊU CHUẨN LONG ĐỀN ASTM F436

ASTM F436 là tiêu chuẩn kỹ thuật của ASTM, đưa ra yêu cầu về hóa học, cơ học và kích thước cho các long đền thép cứng, sử dụng trong các kết nối với đường kính ren từ ¼ đến 4 inch hoặc M12 đến M100 theo hệ mét.

PHÂN LOẠI

Có hai loại long đền được chỉ định theo vật liệu khác nhau:

Loại 1: Thép cacbon.
Loại 3: Thép phong hóa. Loại này có khả năng chống ăn mòn trong khí quyển tốt hơn, không cần mạ cho nhiều ứng dụng khi tiếp xúc với khí quyển.

Tiêu chuẩn ASTM F436 yêu cầu Loại 3 có thành phần hóa học hoặc chỉ số chống ăn mòn (CRI) từ 6 trở lên, tùy thuộc vào lựa chọn của nhà cung cấp.

Tiêu chuẩn này đặc tả việc sản xuất và kiểm tra long đền theo các phương pháp và tiêu chuẩn chất lượng cao nhất. Nó cũng đưa ra yêu cầu về quá trình gia công và bảo quản, bao gồm bảo quản đóng gói, xử lý và vận chuyển.

ASTM F436 là một tiêu chuẩn quan trọng trong ngành công nghiệp sản xuất và lắp đặt các sản phẩm cơ khí. Nó cung cấp các chỉ tiêu rõ ràng và đáng tin cậy, đảm bảo rằng các tấm đai đáp ứng các yêu cầu chất lượng cao và đảm bảo an toàn và hiệu quả trong quá trình sử dụng.

ỨNG DỤNG

Long đền F436 có một loạt các kích cỡ, hình dạng và cấu hình khác nhau, để phù hợp với các ứng dụng đa dạng.
Chúng được sử dụng rộng rãi trong ngành xây dựng, dầu khí và sản xuất.
Những loại long đền này được thiết kế đặc biệt để có bề mặt chịu lực nhẵn mịn và phân phối tải trọng đồng đều, giúp ngăn ngừa hư hỏng bề mặt và cải thiện độ bền của kết nối.
Đai ốc F436 cũng có khả năng chịu nhiệt độ cao, kháng ăn mòn và hao mòn, làm cho chúng lý tưởng cho môi trường khắc nghiệt.

THÔNG SỐ KỸ THUẬT LONG ĐỀN ASTM F436/ F436M

1. ASTM F436

Bảng 1: Hardened Circular, Clipped Circular and Extra-Thick Washers

Nominal Size	Nominal Inside Diameter (ID), in.		Nominal Outside Diameter (OD), in.		Circular and Clipped Thickness (T) Inch		Thickness Extra Thick (T) Inch		Clipped
Nominal Size	min	max	min	max	min	max	min	max	Minimum Edge Distance (E), in.
1/4	0.281	0.313	0.593	0.657	0.051	0.080	–	–	0.219
5/16	0.344	0.376	0.656	0.720	0.051	0.080	–	–	0.281
3/8	0.406	0.438	0.781	0.845	0.051	0.080	–	–	0.344
7/16	0.469	0.501	0.890	0.954	0.051	0.080	–	–	0.406
1/2	0.531	0.563	1.031	1.095	0.097	0.177	0.305	0.375	0.438
9/16	0.625	0.657	1.156	1.220	0.110	0.177	0.305	0.375	0.500
5/8	0.688	0.720	1.281	1.345	0.122	0.177	0.305	0.375	0.563
3/4	0.813	0.845	1.436	1.500	0.122	0.177	0.305	0.375	0.656
7/8	0.938	0.970	1.718	1.182	0.136	0.177	0.305	0.375	0.781
1	1.063	1.126	1.937	2.063	0.136	0.177	0.305	0.375	0.875
1-1/8	1.188	1.251	2.187	2.313	0.136	0.177	0.305	0.375	1.000
1-1/4	1.375	1.438	2.437	2.563	0.136	0.177	0.305	0.375	1.094
1-3/8	1.500	1.563	2.687	2.813	0.136	0.177	0.305	0.375	1.219
1-1/2	1.625	1.688	2.937	3.063	0.136	0.177	0.305	0.375	1.313
1-3/4	1.875	1.938	3.312	3.438	0.178	0.28	0.305	0.375	1.531
2	2.125	2.188	3.687	3.813	0.178	0.28	0.305	0.375	1.750
2-1/4	2.375	2.438	3.937	4.063	0.24	0.34	0.305	0.375	2.000
2-1/2	2.625	2.688	4.437	4.563	0.24	0.34	0.313	0.375	2.188
2-3/4	2.875	2.938	4.937	5.063	0.24	0.34	0.313	0.375	2.406
3	3.125	3.188	5.437	5.563	0.24	0.34	0.313	0.375	2.625
3-1/4	3.375	3.500	5.875	6.125	0.24	0.34	0.313	0.375	2.875
3-1/2	3.625	3.750	6.375	6.625	0.24	0.34	0.313	0.375	3.063
3-3/4	3.875	4.000	6.875	7.125	0.24	0.34	0.313	0.375	3.313
4	4.125	4.250	7.375	7.625	0.24	0.34	0.313	0.375	3.500

Bảng 2: Hardened Beveled Washers

Square Beveled and Clipped Square Beveled							Clipped
Bolt Size, in.	Side Dimension (A), in.		Nominal Inside Diameter (I.D.), in.		Mean Thickness (T), in.	Slope or Taper in Thickness	Nominal Edge Distance (E), in.
Bolt Size, in.	min	max	min	max	Mean Thickness (T), in.	Slope or Taper in Thickness	Nominal Edge Distance (E), in.
1/2	1.718	1.782	0.531	0.563	0.312	1:6	0.438
5/8	1.718	1.782	0.688	0.720	0.312	1:6	0.562
3/4	1.718	1.782	0.812	0.844	0.312	1:6	0.656
7/8	1.718	1.782	0.938	0.970	0.312	1:6	0.781
1	1.718	1.782	1.125	1.188	0.312	1:6	0.781
1-1/8	2.187	2.313	1.250	1.313	0.312	1:6	0.875
1-1/4	2.187	2.313	1.380	1.443	0.312	1:6	1.000
1-3/8	2.187	2.313	1.500	1.563	0.312	1:6	1.094
1-1/2	2.187	2.313	1.625	1.688	0.312	1:6	1.219

Bảng 3: Washers Dimensional Tolerances

Dimensional Characteristics	<1 in. Nominal Size	1 through 1-1/2 in. Nominal Size	>1-1/2 through 3 in. Nominal Size	>3 in. Nominal Size
Nominal diameter of hole, in.	-0, +0.032	-0, +0.063	-0, +0.063	-0, +0.125
Nominal outside diameter, in.	± 0.032	± 0.063	± 0.063	± 0.125
Flatness: max deviation from straightedge placed on cut side shall not exceed (in.)	0.010	0.015	0.020	0.032
Concentricity, in.: center of hole to outside diameter	0.030 FIR	0.060 FIR	0.090 FIR	0.250 FIR
Burr shall not project above immediately adjacent washer surface more than (in.)	0.010	0.015	0.020	0.025

2. ASTM F436M

Bảng 1: Dimensions of Circular Washers

Nominal Washer Size, mm	Inside Diameter (A), mm		Outside Diameter (B), in.		Thickness (C), mm		Clipped Width (E), mm, min
Nominal Washer Size, mm	min	max	min	max	min	max	Clipped Width (E), mm, min
12	14.0	14.4	25.7	27.0	3.1	4.6	10.5
14	16.0	16.4	28.7	30.0	3.1	4.6	12.2
16	18.0	18.4	32.4	34.0	3.1	4.6	14.0
20	22.0	22.5	40.4	42.0	3.1	4.6	17.5
22	24.0	24.5	42.4	44.0	3.4	4.6	19.2
24	26.0	26.5	48.4	50.0	3.4	4.6	21.0
27	30.0	30.5	54.1	56.0	3.4	4.6	23.6
30	33.0	33.6	58.1	60.0	3.4	4.6	26.2
36	39.0	39.6	70.1	72.0	3.4	4.6	31.5
42	45.0	45.6	81.8	84.0	4.6	7.2	36.7
48	52.0	52.7	92.8	95.0	4.6	7.2	42.0
56	62.0	62.7	104.8	107.0	6.1	8.7	49.0
64	70.0	70.7	115.8	118.0	6.1	8.7	56.0
72	78.0	78.7	127.5	130.0	6.1	8.7	63.0
80	86.0	86.9	139.5	142.0	6.1	8.7	70.0
90	96.0	96.9	156.5	159.0	6.1	8.7	78.7
100	107.0	107.9	173.5	176.0	6.1	8.7	87.5

Bảng 2: Hardened Beveled Washers

Nominal Washer Size, mm	Inside Diameter (I.D), mm		Side Width (A), mm		Thickness (T), mm		Clipped Width (E), mm, min
Nominal Washer Size, mm	min	max	min	max	min	max	Clipped Width (E), mm, min
12	14.0	14.4	43.0	45.0	7.5	8.5	10.5
14	16.0	16.4	43.0	45.0	7.5	8.5	12.2
16	18.0	18.4	43.0	45.0	7.5	8.5	14.0
20	22.0	22.5	43.0	45.0	7.5	8.5	17.5
22	24.0	24.5	43.0	45.0	7.5	8.5	19.2
24	26.0	26.5	43.0	45.0	7.5	8.5	21.0
27	30.0	30.5	56.0	58.0	7.5	8.5	23.6
30	33.0	33.6	56.0	58.0	7.5	8.5	26.2
36	39.0	39.6	56.0	58.0	7.5	8.5	31.5

Bảng 3: Washers Dimension Tolerances

Dimensional Characteristics	12 mm through 16 mm Nominal Size	> 16 mm Nominal Size
Flatness: max deviation from straightedge placed on cut side shall not exceed	Flat Within 0.01 mm/mm of Outside Diameter
Concentricity, in.: center of hole to outside diameter	0.6 mm FIR	0.9 mm FIR
Burr shall not project above immediately adjacent washer surface more than (mm)	0.25 mm	0.25 mm

HÓA HỌC

Element		Phosphorus, max		Sulfur, max		Silicon		Chromium		Nickel		Copper
Element		Heat analysis	Product analysis	Heat analysis	Product analysis	Heat analysis	Product analysis	Heat analysis	Product analysis	Heat analysis	Product analysis	Heat analysis	Product analysis
Composition, %	Type 1	0.040	0.050	0.050	0.060	–	–	–	–	–	–	–	–
Composition, %	Type 3	0.040	0.045	0.050	0.055	0.15 – 0.35	0.13 – 0.37	0.45 – 0.65	0.42 – 0.68	0.25 – 0.45	0.22 – 0.49	0.25 – 0.45	0.22 – 0.48

CƠ TÍNH

Surface	Through Hardened	Carburized	Carburized and Hardened
Plain	38 – 45 HRC	69 – 73 HRA	30 HRC or 65 HRA

LỚP MẠ

Đai ốc F436 thường được áp dụng trong các ứng dụng cơ khí và xây dựng để tạo ra bề mặt chịu lực mịn màng và phân phối tải trọng cho bu lông hoặc vít.
Để tăng khả năng chống ăn mòn và độ bền, các đai ốc này có thể được phủ một lớp mạ từ các vật liệu khác nhau.
Các tùy chọn phủ mạ phổ biến bao gồm mạ điện kẽm, mạ kẽm nhúng nóng và lớp mạ oxit đen.
Mạ điện kẽm là lựa chọn tiết kiệm chi phí, cung cấp khả năng chống ăn mòn tương đối, trong khi mạ kẽm nhúng nóng mang lại khả năng bảo vệ tuyệt vời chống gỉ và kháng thời tiết.
Oxit đen là một lớp mạ chuyển đổi, có khả năng chống ăn mòn tối thiểu nhưng cải thiện vẻ ngoài của đai ốc.
Quan trọng là chọn lớp phủ phù hợp dựa trên mức độ bảo vệ mong muốn và yêu cầu của ứng dụng.
