VÍT PHONG INOX DIN 571

Vít Phong Inox Din 571 | Tiêu Chuẩn Din

Liên hệ

Vít phong inox DIN 571 – ứng dụng đa năng trong ngành mộc, công nghiệp đóng tàu và các công trình chịu lực lớn.

Thương hiệu

ALPHA
Phân loại

SKU: BL-46259 Danh mục:

VÍT PHONG INOX TIÊU CHUẨN DIN 571

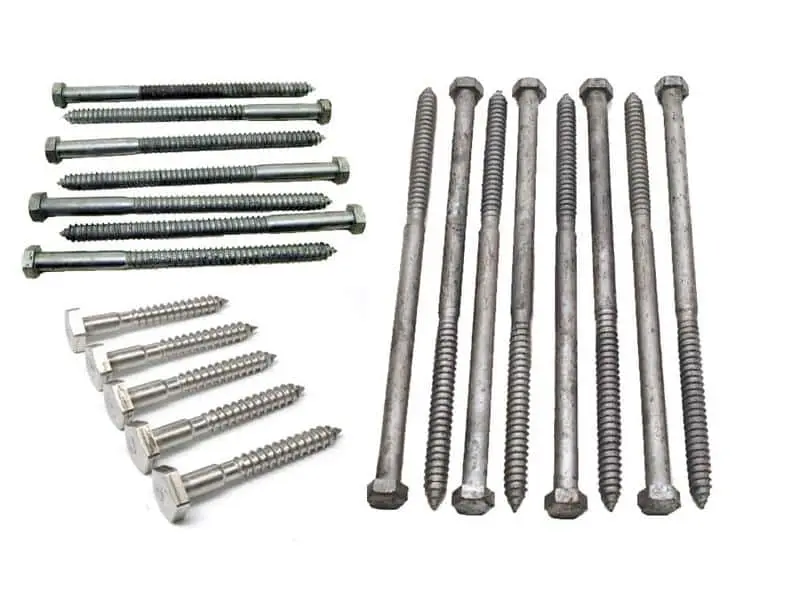

Vít phong inox DIN 571, còn được gọi là vít gỗ lục giác, với chất liệu thép không gỉ. Sử dụng rộng rãi trong xây dựng và gỗ. Đường kính từ M4 đến M20, chiều dài lên đến 300mm.

Cấu tạo vít có phần đầu mũ giống bulong lục giác và thân vít hình trụ tiện ren. Để siết vít, có thể sử dụng cờ lê, mỏ lết hoặc máy siết bulong.

ỨNG DỤNG

  • Vít phong inox chuẩn DIN 571 có ứng dụng đa dạng.
  • Thường được sử dụng trong ngành mộc, công nghiệp đóng tàu và các công trình chịu lực lớn như lắp điều hòa hoặc treo khối nặng trên tường.
  • Trong trường hợp đó, vít phong inox chuẩn DIN 571 thường được kết hợp với tắc kê nở nhựa để đảm bảo độ chắc chắn và ổn định.

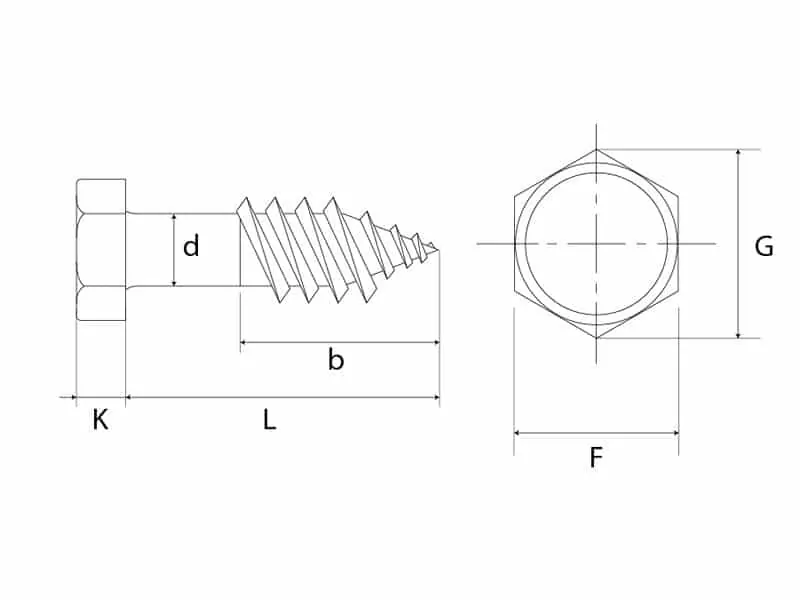

KÍCH THƯỚC

VÍT PHONG INOX TIÊU CHUẨN DIN 571

L: Chiều dài bulong

b: Chiều dài ren

b ≥ 0.6 x chiều dài (L)

F: Chiều rộng cạnh

G: Chiều rộng đỉnh

K: Độ dày đầu

Kích Thước M4 M5 M6 M7 M8 M10 M12 M16 M20
d Tối đa 4 5 6 7 8 10 12 16 20
Tối thiểu 3.52 4.52 5.52 6.42 7.42 9.42 11.3 15.3 19.3
K Tối đa 3.1 3.88 4.38 5.38 5.88 7.45 8.45 10.45 13.9
Tối thiểu 2.5 3.13 3.63 4.63 5.13 6.55 7.55 9.55 12.1
F Tối đa 7 8 10 12 13 17 19 24 30
Tối thiểu 6.64 7.64 9.64 11.57 12.57 16.57 18.48 23.16 29.16
G Tối thiểu 7.5 8.63 10.89 13.07 14.2 18.72 20.88 26.17 32.95

TRỌNG LƯỢNG

Chiều dài Kích thước
M4 M5 M6 M8 M10 M12 M16 M20
16 1.71 2.92
20 2.01 3.42 5.02
25 2.41 4.02 5.82 11.5
30 2.81 4.62 6.62 12.9 23.6
35 3.11 5.12 7.42 14.2 25.8 36.2
40 3.51 5.82 8.22 15.6 28 39.2
45 6.43 8.94 16.9 30 42.1
50 7.03 9.64 18.2 32.1 45.4 84.1
55 10.5 19.6 34.3 48.6 89.7
60 11.2 20.9 36.5 51.8 94.9 165
65 22.2 38.5 54.7 99.5 174
70 23.6 40.7 57.8 107 182
75 25 42.9 61 112 192
80 26.5 45.2 64.5 118 201
90 29.4 49.9 71 130 220
100 32 54 77.1 141 238
110 83.4 152 253
120 89.5 163 275
130 175 293
140 187 317
150 198 328
160 209 348
170 366
180 385
190 404
200 421

Trọng lượng cho 1000 con . Đơn vị: Kg

CƠ TÍNH

Vật liệu chế tạo vít phong cũng đa dạng như các loại ốc vít khác, tuy nhiên vật liệu được sử dụng phổ biến nhất là thép không gỉ (inox). Thép không gỉ có thể được chia thành ba nhóm thép – Austenit, Ferit và Mactenxit. Thép Austenit cho đến nay là loại phổ biến nhất (> 90% bulong, ốc vít thương mại). Các nhóm thép và cấp độ bền được chỉ định bằng một dãy gồm bốn chữ số và chữ số (ví dụ: A2-70, A4-80).

  • Inox 201 dùng trong những mối ghép chỉ quan tâm nhiều đến việc chịu lực mà không quan tâm nhiều đến độ ăn mòn, hay sử dụng để lắp các mối ghép sử dụng trong điều kiện bình thường như lắp đồ gỗ, hay giá treo vật năng lên tường. Với sự lựa chọn Inox 201 thì chi phí sẽ được tối ưu, vì giá thành rẻ hơn các loại Inox khác, cấu tạo của Inox 201 là nhiều carbon và ít niken nên khả năng chịu lực tốt nhưng khả năng chống gỉ không cao.
  • Inox 304 (A2) dùng trong những mối ghép vừa chịu tải trọng lớn, vừa chịu ăn mòn nhờ vào đặc tính hóa học và vật lý của chất liệu Inox 304, có nhiều carbon và niken, nên vít sẽ vừa chịu tải tốt, vừa chịu ăn mòn tốt. Đây là loại chất liệu phổ biến nhất trong các loại chất liệu Inox hiện nay. tuy nhiên giá thành của loại này cao hơn inox 201
  • Inox 316 (A4) được sử dụng trong trường hợp môi trường làm việc của mối ghép chịu ăn mòn lớn như môi trường hóa chất, môi trường nước biển, chịu muối, chịu mặn tốt. Chính vì vậy vít phong inox 316 được lựa chọn sử dụng để đóng tàu biển. Loại vật liệu này giá khá cao, tùy vào từng công việc mà lựa chọn loại vít phóng inox cho phù hợp túi tiền và phù hợp với công năng của chúng.
Loại thép Cấp bền Chỉ số sức lực Vít phong DIN 571
Giới hạn bền đứt
N/mm2		 Giới hạn chảy
PSI
Austenitic A2 (Inox 304) hoặc A4 (Inox 316) 50 500 70,000
70 700 100,000
80 800 118,000

Cơ tính vít phong Inox

Đặc tính cơ học Cấp bền
4.8 5.6 5.8 6.8 8.8 9.8 10.9 12.9
≤ M16 > M16
Giới hạn bền đứt N/mm² Danh nghĩa 400 500 600 800 900 1000 1200
Tối thiểu 420 500 520 600 800 830 900 1040 1220
Độ cứng Vickers HV Tối thiểu 130 155 160 190 250 255 290 320 385
Tối đa 250 320 336 360 380 435
Độ cứng Brinell HB Tối thiểu 124 147 152 181 319 242 266 295 353
Tối đa 238 385 319 342 363 412
Độ cúng Rockwell Tối thiểu HR 71 79 82 89 –
HRC – – – – 20 23 28 32 39
Tối đa HR 95 99 –
HRC – – – – 32 34 37 39 44
Giới hạn chảy N/mm² Danh nghĩa 320 300 400 480 –
Tối thiểu 340 300 420 480 –
Giới hạn Ứng suất N/mm² Danh nghĩa – 640 720 900 1080
Tối thiểu – 640 660 720 940 1100

Cơ tính vít phong thép

HÓA HỌC

Cấp bền Vật liệu Mác thép Số thép C
≤%		 Si
≤%		 Mn
≤%		 P
≤%		 S
≤%		 Cr
%		 Mo
%		 Ni
%		 N
%
A2 304 X5CrNi18-10 1.4301 0.07 1 2 0.045 0.03 17.5 – 19.5 – 8 – 10.5 ≤ 0.11
X2CrNi18-11 1.4306 0.03 1 2 0.045 0.03 18 – 20 – 8 – 12 0.1 – 0.16
X4CrNi18-12 1.4303 0.07 1 2 0.045 0.03 17 – 19 – 11 – 13 ≤ 0.11
A4 316 X5CrNiMo17-12-2 1.4401 0.07 1 2 0.045 0.03 16.5 – 18.5 2 – 2.5 10 – 13 ≤ 0.11
X2CrNiMo17-12-2 1.4404 0.03 1 2 0.045 0.03 16.5 – 18.5 2 – 2.5 10 – 13 ≤ 0.11

Thành phần hóa học cho Vít phong Inox

ấp Bền Vật liệu Thành phần hóa học Nhiệt độ tối thiểu (°C)
C P S
Tối thiểu Tối đa Tối đa Tối đa
4.6, 4.8, 5.8, 6.8 Thép cacbon thấp hoặc trung bình – 0.55 0.05 0.06 –
8.8 Thép cacbon trung bình được tôi luyện, nhiệt luyện 0.25 0.55 0.04 0.05 425
9.8 0.25 0.55 0.04 0.05 425
10.9 Thép cacbon trung bình bổ sung các chất như: Boron, Mn, Cr hoặc
Thép hợp kim được tôi luyện, nhiệt luyện		 0.2 0.55 0.04 0.05 425
12.9 Thép hợp kim được tôi luyện, nhiệt luyện 0.2 0.5 0.035 0.035 380

Thành phần hóa học cho Vít phong thép

LỚP MẠ

Thực tế trên thị trường còn có loại vít phong thép, xét về độ bền thì loại vít phong sắt khá nhanh bị gỉ sét, han gỉ vì môi trường khắc nghiệt ở nước ta, ngày nay người ta dần sử dụng sang chất liệu inox để tăng độ bền, tính thẩm mỹ cũng như inox là vật liệu thân thiện với môi trường. Tuy nhiên, tại Alpha Fastener, chúng tôi cung cấp cho khách hàng những giải pháp phủ bề mặt hiện đại, phù hợp nhất với từng ngành nghề như: Geomet, Dacromet, Xi trắng, Nhúng nóng, PTFE…
